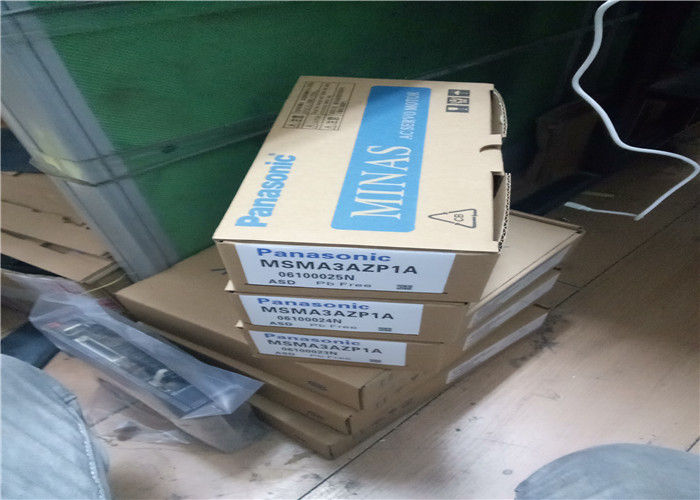

Πανασόνικ AC Industrial Servo Motor MSMA3AZP1A με 1ετή εγγύηση
MSMA3AZP1A Περιγραφή
ΗMSMA3AZP1Aείναι ένας συμπαγής, υψηλής ακρίβειας, χαμηλής αδράνειας τριφασικός κινητήρας AC από τη σειρά MINAS A3 (AIII) της Panasonic, σχεδιασμένος για υψηλής ταχύτητας,υψηλής ακρίβειας εντοπισμού θέσης και ελέγχου κίνησης σε μικρής κλίμακας συστήματα βιομηχανικής αυτοματοποίησης. Με ονομαστική ισχύ30W, λειτουργεί με είσοδο 100/200VAC και ενσωματώνει έναν αυξητικό περιστρεφόμενο κωδικοποιητή υψηλής ανάλυσης για ακριβή ανατροφοδότηση.Ο κινητήρας αυτός παρέχει γρήγορη επιτάχυνση/αποβράδυνση., ελάχιστος χρόνος καθιέρωσης και σταθερή λειτουργία χαμηλών δονήσεων.προσφέροντας απρόσκοπτη ενσωμάτωση plug-and-play για συμπαγή μηχανήματα και εφαρμογές ακριβούς κίνησης.
MSMA3AZP1AΒασικά χαρακτηριστικά
- Σχεδιασμός υψηλής ταχύτητας με χαμηλή αδράνεια: Υπερ-χαμηλή αδράνεια rotor για υπερ-ταχεία επιτάχυνση/αποβράδυνση και υψηλή δυναμική απόκριση, ιδανική για εργασίες θέσης υψηλού κύκλου.
- 30W συμπαγής ισχύος: Μικρός συντελεστής μορφής με ονομαστική ισχύ 30W, ιδανικό για περιορισμένο χώρο πίνακες ελέγχου και εξοπλισμό μικρο-αυτοποίησης.
- Κωδικοποιητής υψηλής ακρίβειας: Ενσωματωμένος 2500 p/r αυξητικός περιστρεφόμενος κωδικοποιητής, παρέχοντας ανάλυση 10.000 παλμών/επανάσταση (4x πολλαπλασιασμός) για ακρίβεια θέσης κάτω των μικρών.
- Συμφωνία ευρείας τάσης: Υποστηρίζει διπλή είσοδο τάσης (100VAC / 200VAC), προσαρμόσιμη σε παγκόσμια βιομηχανικά συστήματα ισχύος.
- Χαμηλή δόνηση και θόρυβος: Ενσωματωμένο προσαρμοστικό φίλτρο διαχωρισμού και έλεγχος αμβλύωσης, καταστολής της μηχανικής συντονισμού για ομαλή, ήσυχη λειτουργία.
- Συμφωνία αυτόματης ρύθμισης: Λειτουργεί με λειτουργίες αυτόματης ρύθμισης της κίνησης MINAS A3, απλοποιώντας τη ρύθμιση της αύξησης και εξασφαλίζοντας σταθερή απόδοση σε διάφορα μηχανικά φορτία.
- Προστασία εμπρός IP65: Αδιάβροχο και ανθεκτικό στο νερό μπροστινό περίβλημα (IP65), κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα με σκόνη, λάδι και υγρασία.
- Υψηλή αξιοπιστία: Βιομηχανική κατασκευή με μακρά διάρκεια ζωής των ρουλεμάντων, χαμηλή παραγωγή θερμότητας και συνεχή λειτουργία.
- Εύκολη εγκατάσταση: Τυποποιημένη τοποθέτηση φλάντζας (40mm πλαίσιο), ελαφρύ σχεδιασμό και προ-σύρματες συνδέσεις ρεύματος / κωδικοποιητή για γρήγορη ρύθμιση.
MSMA3AZP1AΥλικά και εφαρμογές
Υλικά
- Σώμα και πλαίσιο: Άλουμινίου χύτευσης με ανθεκτική στη διάβρωση ηλεκτροστατική επίστρωση, που παρέχει εξαιρετική απώλεια θερμότητας και δομική ακαμψία.
- Ροτόρος & Στατήρας: Υψηλής ποιότητας στρώσεις από χαλύβδινο πυριτίου για χαμηλή απώλεια πυρήνα· ανθεκτικές σε υψηλές θερμοκρασίες τυλιγμοί χαλκού (μονόκλιση κλάσης F, 155°C) για θερμική σταθερότητα.
- Κωδικοποιητής: Οπτικός κλιμακωτός κωδικοποιητής υψηλής ακρίβειας με γυάλινη κλίμακα, σφραγισμένος για την αντίσταση στην σκόνη και τις δονήσεις.
- Κουρέματα: Σφραγισμένα σφαιρικά ρουλεμάνια ακριβείας με μακροχρόνια λιπαντική λειτουργία, που υποστηρίζουν περιστροφή υψηλής ταχύτητας και ικανότητα ακτινικού/άξονου φορτίου.
- Συνδετήρες: Συνδετήρες πλαστικού τύπου βιομηχανικής ποιότητας με χρυσοκερδισμένες επαφές, που εξασφαλίζουν αξιόπιστη ηλεκτρική σύνδεση για τα σήματα ισχύος και κωδικοποιητή.
- Αξία: Αξοός από χάλυβα ακριβείας σκληρής ποιότητας, συμβατός με τυποποιημένες ζεύξεις και τροχαλίες.
Τυπικές εφαρμογές
- Μηχανήματα μικρής ακρίβειας: Μικρές μηχανές CNC, εξοπλισμός γεώτρησης/συναρμολόγησης PCB, χειρισμός ημιαγωγών και ρομπότ μικροσυναρμολόγησης.
- Ηλεκτρονική κατασκευή: Μηχανές SMT για τη διάλεξη και τοποθέτηση, δοκιμαστές τσιπ, συσσωρευτές συρμάτων και συστήματα εισαγωγής εξαρτημάτων.
- Συσκευασία και επισήμανση: Συμπληρωματικές συσκευές επισήμανσης, συσκευασίες με φουσκάλες, μικρές συσκευές μεταφοράς και εξοπλισμός σφράγισης σάκων.
- Ιατρική και εργαστηριακή αυτοματοποίηση: Αντλίες ακριβείας, χειρισμός δειγμάτων, διάγνωση και συστήματα ελέγχου μικρο-ρευστότητας.
- 3D εκτύπωση και πρόσθετη κατασκευή: Έλεγχος άξονα υψηλής ακρίβειας για επιτραπέζιους και βιομηχανικούς 3D εκτυπωτές.
- Οπτικός και απεικονιστικός εξοπλισμός: Τοποθέτηση κάμερας, σαρώσεις λέιζερ, σταθμοί μικροσκόπου και συστήματα οπτικής ευθυγράμμισης.
- Μικρά εργαλεία αυτοματισμού: Ενεργοποιητές ακρίβειας, έλεγχος βαλβίδων, μικρά ρομποτικά χέρια και τοποθέτηση δοκιμαστικών συσκευών.
MSMA3AZP1AΣημαντικές παραμέτρους
| Παράμετρος |
Προδιαγραφές |
| Αριθμός τμήματος |
MSMA3AZP1A |
| Σειρά προϊόντων |
Πανασσώνικ MINAS σειρά A3 (AIII), χαμηλής αδράνειας κινητήρας AC servo |
| Τύπος κινητήρα |
Τριφογενής σταθερός μαγνήτης συγχρονισμένος κινητήρας παροχής ενεργού ρεύματος |
| Κατηγορία ισχύος εξόδου |
30 W |
| Διορισμένη τάση |
100 / 200 VAC (50/60 Hz) |
| Δομική ροπή |
0.095 N·m |
| Μέγιστη ροπή |
0.286 N·m (3x ονομαστική ροπή) |
| Καθορισμένη ταχύτητα |
3000 στροφές ανά λεπτό |
| Μέγιστη ταχύτητα |
4500 στροφές ανά λεπτό |
| Ινηρτία του περιστροφίου |
0.012 × 10−4 kg·m2 |
| Τύπος κωδικοποιητή |
Εναλλακτικός οπτικός κωδικοποιητής |
| Ανάλυση κωδικοποιητή |
2500 παλμοί/επαναστάσεις (10.000 παλμοί/επαναστάσεις με πολλαπλασιασμό 4x) |
| Μέγεθος πλαισίου |
40 mm (φλάντσα) |
| Διάμετρος άξονα |
8 χιλιοστά |
| Κλάση προστασίας. |
IP65 (μέτωπο), IP40 (πίσω) |
| Τάξη μόνωσης |
Τάξη F (155°C) |
| Θερμοκρασία περιβάλλοντος |
0°C έως +40°C (λειτουργία), -20°C έως +65°C (αποθήκευση) |
| Η υγρασία |
5·95% RH (μη συμπυκνωτικό) |
| Αντίσταση σε δονήσεις |
49 m/s2 (5 G) |
| Αντίσταση σε κρούσματα |
98 m/s2 (10 G) |
| Βάρος |
Περίπου 0,27 kg |
| Συμβατό δίσκο |
Πανασική MINAS σειρά A3 ( σειρά MSDA) |
| Μέθοδος ψύξης |
Φυσική ψύξη αέρα |
| Εγκατάσταση |
Εγκατάσταση φλάντζας (4 × M4 τρύπες βίδας) |
| Κατάσταση |
Απαγορεύεται (παλαιό μοντέλο, διαθέσιμη αντικατάσταση) |
