Q80BD-J71LP21S-25 Mitsubishi Παγκόσμιο μοντέλο περιττής μονάδας τροφοδοσίας

Name: Q80BD-J71LP21S-25 Mitsubishi Παγκόσμιο μοντέλο περιττής μονάδας τροφοδοσίας
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q80BD-J71LP21S-25
Price: 10000.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Ιαπωνία
Μάρκα:	MITSUBISHI
Πιστοποίηση:	CE
Αριθμό μοντέλου:	Q80BD-J71LP21S-25

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Ιαπωνία

Μάρκα:

MITSUBISHI

Πιστοποίηση:

Αριθμό μοντέλου:

Q80BD-J71LP21S-25

Μάρκα:

Mitsubishi

Modenl αριθμός:

Q80BD-J71LP21S-25

Χώρα προέλευσης:

ΙΑΠΩΝΙΑ

Χωρητικότητα προγράμματος:

βήματα 8 Κ

βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD):

0,12 μs

Εισαγωγή:

εναλλασσόμενο ρεύμα 100 έως 240 Β

Παραγωγή:

5 Β DC/3 Α

Τύπος:

Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

Επισημαίνω:

High Light

Επισημαίνω:

αναλογική ενότητα διεπαφών

ενότητα πλεονασμού διόδων

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

Τιμή:

Contact

Συσκευασία λεπτομέρειες:

νέος και αρχικός

Χρόνος παράδοσης:

5-7 ημέρες

Όροι πληρωμής:

T/T, Western Union, Paypal

Δυνατότητα προσφοράς:

100

Περιγραφή προϊόντων

Μοντέλο υπερβολικής τροφοδοσίας ηλεκτρικής ενέργειας της Mitsubishi Universal Q80BD-J71LP21S-25

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΠεριγραφή

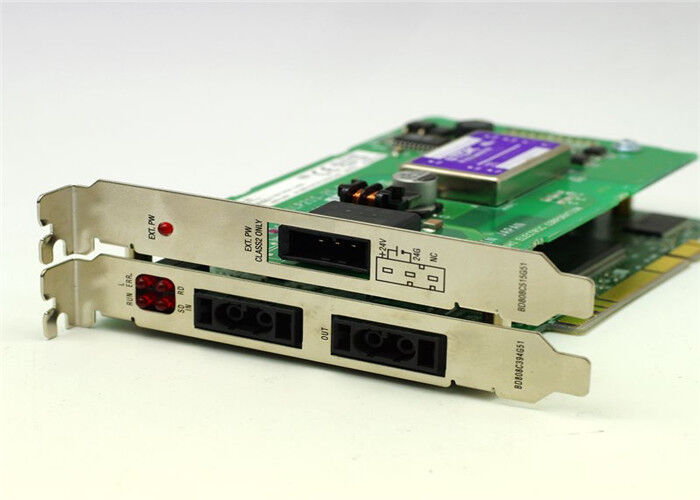

Το Mitsubishi Q80BD-J71LP21S-25 είναι μια εξειδικευμένη πλακέτα διεπαφής που σχεδιάστηκε για τη σειρά προγραμματιζόμενων λογικών ελεγκτών (PLC) MELSEC Q.που επιτρέπει την υψηλής ταχύτητας επικοινωνία δεδομένων μεταξύ της CPU του PLC και ενός δικτύου MELSECNET/H χρησιμοποιώντας συνδέσεις ομοαξονικών λεωφορείωνΕίναι σχεδιασμένο για συστήματα ελέγχου μεγάλης κλίμακας, που απαιτούν υψηλή αξιοπιστία και καθοριστική ανταλλαγή δεδομένων, όπως αυτά που βρίσκονται στην αυτοματοποίηση εργοστασίων, τον έλεγχο διαδικασιών,και μηχανήματα μεγάλης κλίμακαςΗ ενότητα επιτρέπει την κατασκευή ενός ισχυρού και ανθεκτικού δικτύου ελέγχου όπου πολλά PLC μπορούν να μοιράζονται δεδομένα απρόσκοπτα.

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΧαρακτηριστικά

•
Σύνδεση MELSECNET/H κοαξιώδους λεωφορείου:Δημιουργεί ένα δίκτυο ελέγχου υψηλής ταχύτητας σε πραγματικό χρόνο χρησιμοποιώντας αξιόπιστα ομοαξονικά καλώδια, κατάλληλο για τη δημιουργία συστήματος σύνδεσης δεδομένων μεταξύ πολλαπλών σταθμών PLC.
•
Διασύνδεση κύριας μονάδας βάσης:Εγκαταστάθηκε απευθείας στην κύρια μονάδα βάσης ενός PLC σειράς Q, που χρησιμεύει ως κύρια διεπαφή δικτύου για τον σταθμό ελέγχου.
•
Μεταφορά δεδομένων υψηλής ταχύτητας:Υποστηρίζει την ταχεία κυκλική μετάδοση και την παροδική μετάδοση για την αποτελεσματική ανταλλαγή δεδομένων και την αποστολή μηνυμάτων μεταξύ των μονάδων δικτύου.
•
Διαγνωστική δικτύου:Διαθέτει ολοκληρωμένες διαγνωστικές λειτουργίες για την παρακολούθηση της κατάστασης του δικτύου, τον εντοπισμό σφαλμάτων και την απλούστευση της συντήρησης του συστήματος, βελτιώνοντας έτσι τη συνολική αξιοπιστία του συστήματος.
•
Υποστήριξη περιττών λειτουργιών:Μπορεί να χρησιμοποιηθεί ως μέρος ενός περιττού συστήματος για τη βελτίωση της διαθεσιμότητας και την πρόληψη χρόνου διακοπής σε κρίσιμες εφαρμογές.
•
Εύκολη ρύθμιση:Οι παραμέτροι δικτύου και οι ρυθμίσεις σύνδεσης δεδομένων μπορούν να ρυθμιστούν βολικά χρησιμοποιώντας το GX Works2, το τυποποιημένο λογισμικό μηχανικής της Mitsubishi Electric.

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΥλικό και εφαρμογές

•
Υλικό:Η ενότητα κατασκευάζεται με ένα ανθεκτικό μεταλλικό περίβλημα και χρησιμοποιεί υψηλής ποιότητας ηλεκτρονικά εξαρτήματα σε PCB, σχεδιασμένα για βιομηχανική αντοχή.
•
Πρωταρχικές εφαρμογές:Η ενότητα αυτή χρησιμοποιείται σε εφαρμογές που απαιτούν ισχυρή και υψηλής ταχύτητας δικτύωση PLC, συμπεριλαμβανομένων:
- •
  Συστήματα αυτοματισμού εργοστασίου (FA)
- •
  Έλεγχος παραγωγής υψηλής ταχύτητας
- •
  Συστήματα ελέγχου διαδικασιών
- •
  Συστήματα διαχείρισης κτιρίων μεγάλης κλίμακας
- •
  Συστήματα που απαιτούν καθοριστική ανταλλαγή δεδομένων μεταξύ πολλών ελεγκτών.

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΣημαντικές παραμέτρους

Ο ακόλουθος πίνακας περιλαμβάνει τις βασικές τεχνικές προδιαγραφές για τη μονάδα Q80BD-J71LP21S-25.

Παράμετρος	Προδιαγραφές
Σχήμα- Δεν ξέρω.	Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Σειρά προϊόντων- Δεν ξέρω.	Η σειρά MELSEC Q
Τύπος μονάδας- Δεν ξέρω.	Πίνακας διεπαφής κοακσιακής λεωφορείας MELSECNET/H (για την κύρια βάση)
Τύπος δικτύου- Δεν ξέρω.	MELSECNET/H (Κοαξιώδης λεωφορείος)
Ταχύτητα μετάδοσης- Δεν ξέρω.	25 Mbps
Μέθοδος σύνδεσης- Δεν ξέρω.	Συνοξιακή λεωφορεία (Ειδικό συνοξιακό καλώδιο)
Θέση τοποθέτησης- Δεν ξέρω.	Κεντρική μονάδα βάσης (καταλαμβάνει 1 θέση)
Απαιτούμενη τροφοδοσία- Δεν ξέρω.	5VDC από τη μονάδα τροφοδοσίας της μονάδας βάσης
Μέγιστος αριθμός σταθμών ανά δίκτυο- Δεν ξέρω.	64 σταθμοί
Μέγιστα σημεία σύνδεσης ανά σταθμό- Δεν ξέρω.	8,192 μονάδες (κυκλική μετάδοση)
Θερμοκρασία λειτουργίας- Δεν ξέρω.	0°C έως 55°C
Θέρμανση αποθήκευσης- Δεν ξέρω.	-25°C έως 75°C
Συμβατό λογισμικό- Δεν ξέρω.	GX Works2, GX Developer
Πρότυπα / Πιστοποιητικά- Δεν ξέρω.	CE, UL, CUL κλπ. (Παρακαλείστε να(βλέπε το πιο πρόσφατο εγχειρίδιο για πλήρη κατάλογο)

性能仕様

Μέγιστος αριθμός συνδέσμων σε ένα δίκτυο	LX/LY
	ΛΒ
	ΛΔ
Μεγαλύτερος αριθμός συνδέσμων σε 1 τόπο	Διαδικτυακό υπολογιστή
通信 ταχύτητα
Μέγιστος αριθμός συνδέσεων	Διαδικτυακό υπολογιστή
Συνολική απόσταση επέκτασης του δικτύου
Η μέγιστη τελική απόσταση
Τηλεπικοινωνίες
ταιριάζει με το ινστιτούτο
Μέγιστος αριθμός δικτύων
最大グループ数
伝送路形式
通信方式
同期方式
符号化方式
Μεταφορά σε μορφή
誤り制御方式
装着 πιθανή 枚数
φορέστε σλότ
∆ιακράττει σλότ
Εξωτερική τροφοδοσία	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
DC5V εσωτερική κατανάλωση ρεύματος
质量

8192 σημεία

16384 σημεία (MELSECNET/10 mód: 8192 σημεία)

ΜΕΛΣΕΣΝΕΤ / Hモード, ΜΕΛΣΕΣΝΕΤ/10モード:
・MELSECNET/H拡張モード:{(LY+LB)÷8+(2×LW)}

25Mbps/10Mbps

64局 (管理局):1Συνήθως: 63).

30 χλμ.

Δικτυακό δίκτυο:
H-PCF καλώδιο: 400m ((25Mbps), 1km ((10Mbps)
広帯域H-PCFケーブル:1 χλμ.
Κύκλος QSI: 1 χιλιόμετρο

SI/H-PCF/広帯域H-PCF/QSI Φωτοφυτικά καλώδια

Δύο πυρήνες φωτισμού
F06/F08相当品 ((JIS C5975/5977 σύμφωνα)

239

32 ((MELSECNET/10モード時:9)

Δύο κύκλοι

Τρόπος ομιλίας

Φρέμα ίδια χρονική περίοδος

NRZI τρόπο

Εφαρμογή HDLC

CRC(X¹⁶+X¹²+X⁵+1) και ανάλογα με το χρόνο.

Μέγιστο 4 φύλλα

PCI σλοτ (Μέρος μέγεθος)

Δύο κουλοχέρηδες.

DC20.4 ∙ 31.2V

0.16Α

0.46Α

0.20 κιλά

Γενικές προδιαγραφές

Χρησιμοποιήστε θερμοκρασία περιβάλλοντος
保存 περιβαλλοντική θερμοκρασία
Χρησιμοποιήστε την περιβαλλοντική υγρασία
ρύπανση περιβάλλοντος
耐振動	Τύποι που είναι συμβατοί με το JIS B 3502, IEC 61131-2	Αν υπάρχει ρήγμα.
		Αν υπάρχουν συνεχείς δονήσεις.
Ανθεκτικός σε χτυπήματα
Χρησιμοποίηση ατμόσφαιρα
Χρησιμοποιήστε το σήμα.
設置 τόπος
Κατηγορία Ώπα Βόλτε
ρύπανση

0°55°C

-25°75°C

5-95% RH, χωρίς αποκάλυψη

συχνότητα: 58,4Hz, πλάτος:3.5mm
συχνότητα:8.4 ̇ 150Hz, καθορισμένη ταχύτητα:90,8m/s²
掃引回数:X,Y,Z各方向10 φορές

συχνότητα: 58,4Hz, πλάτος:1.75mm
συχνότητα:8.4 ̇ 150Hz, καθορισμένη ταχύτητα:40,9m/s²

Τύποι που είναι συμβατοί με το JIS B 3502, IEC 61131-2
(147m/s)², XYZ3 κατευθύνσεις κάθε 3 φορές)

Δεν υπάρχει διαβρωτικό αέριο.

0· 2000m

Μέσα στον έλεγχο.

Ακολουθούν:

2以下
