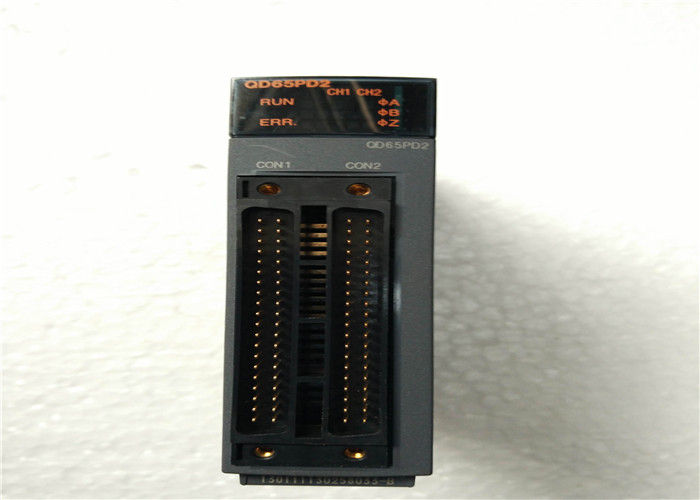

Μονάδα πλεονάζοντος τροφοδοτικού QD65PD2 Mitsubishi Universal Model 5 V DC/3 A

Mitsubishi Electric Περιγραφή

Παράμετρος: Υποστηρίζει έως και

• 8 Mpps (διαφορική είσοδος, 2 φάσεων 4x πολλαπλασιασμός) και 200 kpps (είσοδος DC), ιδανικό για ανατροφοδότηση κωδικοποιητή υψηλής ανάλυσης.Ενσωμάτωση Πολλαπλών Λειτουργιών: Συνδυάζει
• μετρητή υψηλής ταχύτητας, μέτρηση παλμών (ανάλυση 100 ns), έξοδο PWM (έως 200 kHz) και έλεγχο διακόπτη έκκεντρου σε μία μονάδα.Ευέλικτη Συμβατότητα Εισόδου: Δέχεται σήματα διαφορικού γραμμικού οδηγού EIA RS-422-A και εισόδους DC 5/12/24 V, υποστηρίζοντας μορφές παλμών 1 φάσης, 2 φάσεων και CW/CCW.
• Έλεγχος PWM Υψηλής Ακρίβειας: Διαθέτει ανάλυση 0,1 µs για ρύθμιση του κύκλου λειτουργίας PWM, επιτρέποντας εξαιρετικά λεπτό έλεγχο εξόδου.
• Προηγμένη Λειτουργία Διακόπτη Έκκεντρου: Ρυθμιζόμενο για έως και
• 16 βήματα/σημείο με 8 αποκλειστικές εξόδους τρανζίστορ (τύπου sink) για ακριβή έλεγχο χρονισμού βάσει συμβάντων.Ευέλικτες Λειτουργίες Καταμέτρησης: Υποστηρίζει γραμμικές και κυκλικές μορφές μετρητή, με λειτουργίες προκαθορισμένου, αντικατάστασης και κλειδώματος μετρητή.
• Ευρύ Εύρος Καταμέτρησης: 32-bit υπογεγραμμένο εύρος δυαδικής καταμέτρησης (-2147483648 έως 2147483647).
• Ισχυρή Απομόνωση & Προστασία: Οπτική απομόνωση μεταξύ εισόδου/εξόδου και εσωτερικών κυκλωμάτων PLC για υψηλή αντοχή σε θόρυβο.
• Συμπαγής Σχεδιασμός: Λεπτό πλάτος 1 υποδοχής (27,4 mm) για τοποθέτηση υψηλής πυκνότητας σε σχάρες της σειράς Q.
• Διαγνωστικά LED: Εξοπλισμένο με ενδείξεις κατάστασης για τροφοδοσία, καταμέτρηση και παρακολούθηση σφαλμάτων.
• Παγκόσμιες Πιστοποιήσεις: Συμμορφώνεται με πρότυπα UL, cUL, CE (EMC/RoHS), KC και ναυτιλιακά πρότυπα (LR, DNV, ABS, RINA, BV).
• QD65PD2 Υλικά & Εφαρμογές

ΠαράμετροςΠερίβλημα & Κάλυμμα

: Μηχανικό θερμοπλαστικό υψηλής αντοχής, επιβραδυντικό φλόγας (UL94 V-0), που εξασφαλίζει ανθεκτικότητα και ηλεκτρική ασφάλεια.

• Πλακέτα Κυκλώματος: Πολυστρωματική πλακέτα PCB από γυαλί-εποξική FR-4 με χοντρές χάλκινες γραμμές για ακεραιότητα σήματος και αποτελεσματική απαγωγή θερμότητας.
• Συνδέσεις: Δύο βιομηχανικού τύπου συνδέσεις 40 ακίδων (συμβατές με A6CON1, A6CON2, A6CON4) για ασφαλή, υψηλής πυκνότητας καλωδίωση.
• Πιστοποιήσεις: Βιομηχανικού τύπου οπτικοί απομονωτές υψηλής ταχύτητας, αντιστάσεις ακριβείας και πυκνωτές σχεδιασμένοι για μακροπρόθεσμη σταθερότητα σε λειτουργία υψηλής συχνότητας.
• Τερματικά: Επαφές από κράμα χαλκού επιμεταλλωμένο με νικέλιο για ασφαλείς, ανθεκτικές στη διάβρωση συνδέσεις.
• Τυπικές ΕφαρμογέςΚατασκευή Ημιαγωγών & LCD

: Τοποθέτηση και έλεγχος ταχύτητας υψηλής ακρίβειας για μηχανές χάραξης πλακετών, μηχανές συγκόλλησης τσιπ και μηχανές επεξεργασίας πάνελ.

• Συσκευασία & Εκτύπωση Υψηλής Ταχύτητας: Έλεγχος ακριβούς ευθυγράμμισης, έλεγχος τάσης ρολού και λειτουργίες κοπής σε μήκος.
• Μηχανές Εργαλείων: Ανάδραση θέσης υψηλής ανάλυσης για άξονες CNC, παρακολούθηση ταχύτητας ατράκτου και τοποθέτηση εργαλείων.
• Ρομποτική & Αυτοματισμός: Ακριβής μέτρηση γωνίας άρθρωσης και έλεγχος κίνησης για βιομηχανικά ρομπότ και γραμμικούς ενεργοποιητές.
• Δοκιμές & Μετρήσεις: Καταμέτρηση συμβάντων υψηλής ταχύτητας, ανάλυση πλάτους παλμού και μέτρηση συχνότητας για αυτοματοποιημένο εξοπλισμό δοκιμών.
• Διαχείριση Υλικών: Παρακολούθηση μεταφορικών ταινιών υψηλής ταχύτητας, διαλογή εξαρτημάτων και ακριβής μέτρηση μήκους/θέσης.
• Επεξεργασία Κλωστοϋφαντουργικών & Ινών: Ακριβής καταμέτρηση μήκους, έλεγχος τάσης και συγχρονισμός υψηλής ταχύτητας.
• QD65PD2 Σημαντικές Παράμετροι

ΠαράμετροςΠροδιαγραφή
