Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

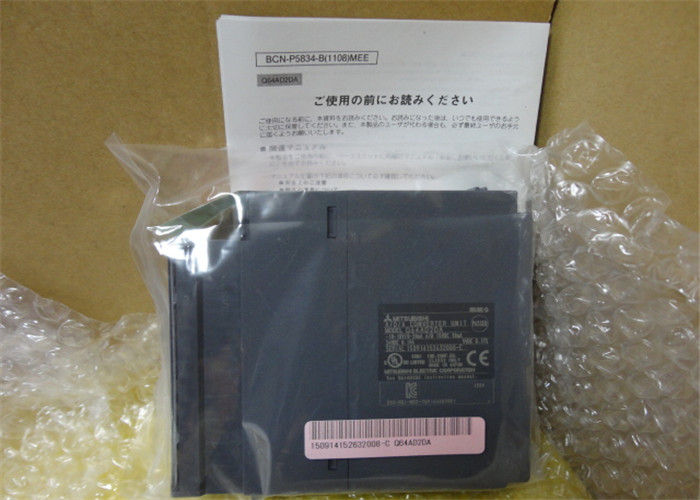

Mitsubishi Q64AD2DA Μονάδα Παροχής Ρεύματος Redundant Universal Model 100 έως 240 V AC

Name: Mitsubishi Q64AD2DA Μονάδα Παροχής Ρεύματος Redundant Universal Model 100 έως 240 V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64AD2DA
Price: 10000.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Ιαπωνία
Μάρκα:	MITSUBISHI
Πιστοποίηση:	CE
Αριθμό μοντέλου:	Q64AD2DA

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Ιαπωνία

Μάρκα:

MITSUBISHI

Πιστοποίηση:

Αριθμό μοντέλου:

Q64AD2DA

Μάρκα:

Mitsubishi

Modenl αριθμός:

Q64AD2DA

Χώρα προέλευσης:

ΙΑΠΩΝΙΑ

Χωρητικότητα προγράμματος:

βήματα 8 Κ

βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD):

0,12 μs

Εισαγωγή:

εναλλασσόμενο ρεύμα 100 έως 240 Β

Παραγωγή:

5 Β DC/3 Α

Τύπος:

Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

Επισημαίνω:

High Light

Επισημαίνω:

αναλογική ενότητα διεπαφών

ενότητα παροχής ηλεκτρικού ρεύματος PLC

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

Τιμή:

Contact

Συσκευασία λεπτομέρειες:

νέος και αρχικός

Χρόνος παράδοσης:

5-7 ημέρες

Όροι πληρωμής:

T/T, Western Union, Paypal

Δυνατότητα προσφοράς:

100

Περιγραφή προϊόντων

Mitsubishi Q64AD2DA Παγκόσμιο μοντέλο Επαναχούμενη μονάδα τροφοδοσίας

Q64AD2DAΠεριγραφή

Το Mitsubishi Electric Q64AD2DA είναι μια υψηλής απόδοσης, διπλής λειτουργίας ευφυής μονάδα για τη σειρά MELSEC-Q προγραμματιζόμενων λογικών ελεγκτών (PLC).Η εν λόγω ενιαία ενότητα συνδυάζει τις δυνατότητες μετατροπής από αναλογικό σε ψηφιακό (A/D) και από ψηφιακό σε αναλογικό (D/A)Μπορεί να διαβάζει αναλογικά σήματα από συσκευές όπως αισθητήρες θερμοκρασίας, πομπούς πίεσης και μετρητές ροής (λειτουργία A/D),και ταυτόχρονα παράγουν αναλογικά σήματα ελέγχου σε συσκευές όπως οι μετατροπείς (VFD)Η ενσωμάτωσή του στο σύστημα MELSEC-Q απλοποιεί τον σχεδιασμό του κιβωτίου ελέγχου, εξοικονομεί χώρο,και μειώνει τον αριθμό των ενοτήτων που απαιτούνται για σύνθετες εργασίες αυτοματισμού.

Q64AD2DAΧαρακτηριστικά

•
Δυναμικότητα 2 σε 1:Ενσωματώνει 4 κανάλια αναλογικής εισόδου (A/D) και 2 κανάλια αναλογικής εξόδου (D/A) σε μία ενιαία μονάδα, βελτιστοποιώντας τον χώρο και το κόστος του κιβωτίου ελέγχου.
•
Υψηλή ανάλυση και ακρίβεια:Προσφέρει υψηλή ανάλυση 16 bit τόσο για εισροές όσο και για εξόδους, εξασφαλίζοντας ακριβή μέτρηση και έλεγχο.
•
Ελαστικές περιοχές I/O:Υποστηρίζει εύρους τάσης και ρεύματος που επιλέγονται από τον χρήστη για μέγιστη ευελιξία (π.χ. 0-10V, 0-5V, 4-20mA).
•
Διανοητική λειτουργία:Ως έξυπνη μονάδα, αποφορτίζει την επεξεργασία από την κύρια CPU. Μπορεί να εκτελέσει την κλιμάκωση, τη ρύθμιση αλλαγών και άλλες επεξεργασίες δεδομένων ανεξάρτητα, βελτιώνοντας τον συνολικό χρόνο σάρωσης του συστήματος PLC.
•
Εύκολη ρύθμιση και παρακολούθηση:Παράμετροι όπως οι ρυθμίσεις εμβέλειας και η κλιμάκωση ρυθμίζονται εύκολα χρησιμοποιώντας το GX Works2, το λογισμικό μηχανικής της Mitsubishi.
•
Υψηλή ανοσία στον θόρυβο:Σχεδιασμένο με προηγμένες τεχνικές απομόνωσης και φιλτραρίσματος για να εξασφαλίζει σταθερή λειτουργία σε ηλεκτρικά θορυβώδη βιομηχανικά περιβάλλοντα.

Q64AD2DAΥλικό και εφαρμογή

•
Πρωταρχικά υλικά:Η ενότητα κατασκευάζεται με Φωτοαποσβέστης πλαστική ρητίνηΤο εσωτερικό κύκλωμα χρησιμοποιεί ένα Επικυκλωματικές πλάκες επωξίας ενισχυμένες με γυαλί ίνεςμε ηλεκτρονικά εξαρτήματα, συμπεριλαμβανομένων Συμπλέκτες, αντίστοιχοι, πυκνωτές και οπτικοαπομονωτέςΟι συνδετήρες είναι συνήθως Φωσφορικός χάλκινοςμε ΧρυσοκάλυψηΤελειώστε για αξιόπιστη επαφή.
•
Πρωταρχικές εφαρμογές:
- •
  Ελέγχος βιομηχανικών διεργασιών:Παρακολούθηση και έλεγχος παραμέτρων όπως θερμοκρασία, πίεση, επίπεδο και ροή σε εργοστάσια χημικών, φαρμακευτικών και τροφίμων και ποτών.
- •
  Αυτοματοποίηση εργοστασίου:Διασύνδεση με αναλογικούς αισθητήρες στις γραμμές παραγωγής και αποστολή αναφορών ταχύτητας στις κινητήρες.
- •
  Συστήματα ελέγχου περιβάλλοντος:Διαχείριση συστημάτων HVAC σε κτίρια.
- •
  Δοκιμαστικές και μετρητικές συσκευές:Αγορά και έλεγχος δεδομένων σε περιβάλλοντα Ε&Α.

Q64AD2DAΣημαντικές παραμέτρους

Ο ακόλουθος πίνακας συνοψίζει τις βασικές προδιαγραφές της μονάδας Q64AD2DA.

Παράμετρος	Προδιαγραφές	Σημειώσεις
Τύπος μονάδας	Ευφυής αναλογική μονάδα I/O	Για τους PLC της σειράς MELSEC-Q
Αριθμός καναλιών	4 εισροές (A/D) + 2 εξόδους (D/A)
Απόφαση	16 bit (βαθμίδα 1/32000)	Τόσο για είσοδο όσο και για έξοδο
Τύποι εισόδου (επιλέξιμοι)	Συνεχή ρεύμα -10 έως +10V, 0 έως 10V, 0 έως 5V, 4 έως 20mA κλπ.	Σετ ανά κανάλι
Τύποι εξόδου (επιλέξιμοι)	Συνεχή ρεύμα από 0 έως 10V, από 0 έως 5V, από 4 έως 20mA κλπ.	Σετ ανά κανάλι
Ακριβότητα (σε 25 °C ± 5 °C)	Τετάρτη: ± 0,1% πλήρους κλίμακας Τρέχον: ±0,2% πλήρους κλίμακας
Ταχύτητα μετατροπής	Περίπου 80 μs/κανάλι
Απομόνωση	Απομόνωση φωτοσύνδεσης μεταξύ τερματικών I/O και PLC.	Τα αναλογικά κανάλια δεν είναι απομονωμένα το ένα από το άλλο.
Εξωτερική τροφοδοσία	Συνεχή 24V +10%/-15%	Απαιτείται για το αναλογικό κύκλωμα
Εσωτερική κατανάλωση ισχύος	5V DC: 0,33A (από τη βασική μονάδα)
Συμβατό λογισμικό	GX Works2, GX Developer	Για ρύθμιση παραμέτρων και προγραμματισμό
Βάρος	Περίπου 0,2 κιλά

性能仕様

Εισαγωγή
Αριθμός σημείων εισόδου
Αναλογική είσοδος	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
Ψηφιακή έξοδος
Εισαγωγή-έξοδος χαρακτηριστική, διάσπαση	Ενισχύσεις
	Εισόδου τάσης	0·10V
		0·5V
		1 ̊5V
		5V (εκτεταμένη λειτουργία)
		-10 ∆10V
	Εισφορά ρεύματος	020mA
		4·20mA
		4·20mA (εκτεταμένη λειτουργία)
ς ς ς ς ς ς	περιβαλλοντική θερμοκρασία:25±5°C
	περιβαλλοντική θερμοκρασία: 0°55°C
Η ταχύτητα μετατροπής A/D
絶対最大入力	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
Προδιαγραφές
Αριθμός αναλογικών εξόδων
Ψηφιακή είσοδος
Αναλογική έξοδος	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
Εισαγωγή-έξοδος χαρακτηριστική, διάσπαση	Εκτόξευση
	Ηλεκτρική τάση εξόδου	0·5V
		1 ̊5V
		-10 ∆10V
	Ηλεκτρικό ρεύμα	020mA
		4·20mA
ς ς ς ς ς ς	περιβαλλοντική θερμοκρασία:25±5°C
	περιβαλλοντική θερμοκρασία: 0°55°C
D/A μετατροπική ταχύτητα
Απολύτως μέγιστη προσπάθεια.	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
Έξοδος Σύντομο Προστασία
κοινή προδιαγραφή
τρόπο απομόνωσης
絶縁耐圧
絶縁抵抗 (Απομονωμένη αντίσταση)
Εξωτερική τροφοδοσία	Ηλεκτρική πίεση
	Ηλεκτρικό ρεύμα
Ο τρόπος σύνδεσης εξωτερικών γραμμών
Εισαγωγή / έξοδος
DC5V εσωτερική κατανάλωση ρεύματος
Σχήμα	Υψόμετρο
	幅 ((W)
	Ολοκληρώθηκε.
质量

4 σημεία ((4 κανάλια)

DC-10+10V (αριθμός αντίστασης εισόδου:1MΩ)

DC0 ∆20mA (απόδοση αντίστασης εισόδου: 250Ω)

Συνήθως διαλύσιμος τρόπος: -96+4095,-4096+4095,-1096+4595
Υψηλή διαλυτική λειτουργία: 384+16383, 288+12287, 16384+16383, 3288+13787

Η ψηφιακή ισχύς είναι η μέγιστη.

Συνήθως διαλυτική λειτουργία: 0,4000 mV (2.5 mV)
Υψηλή διαλυτική λειτουργία: 0 ∆16000 ((0,625mV)

Συνήθως διαλυτική λειτουργία: 0,000 (1,25mV)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 (± 0,416mV)

Συνήθως διαλυτική λειτουργία: 0,4000 (1,0 mV)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 (± 0,333mV)

Συνήθως διαλυτική λειτουργία: - 1000 ≈ 4500 (± 1,0mV)
Υψηλή διαλυτική λειτουργία: - 3000 ∆13500 ((0,333mV)

Συνήθως διαλυτική λειτουργία: - 4000 ⋅ 4000 ⋅ 2,5mV
Υψηλή διαλυτική λειτουργία: -16000 ∙ 16000 (± 0,625mV)

Συνήθως διαλυτική λειτουργία:
Υψηλή διαλυτική λειτουργία: 0 ∆12000 ((1,66 μA)

Συνήθως διαλυτική λειτουργία: 0 ∆ 4000 ((4 μA)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 ((1.33μA)

Συνήθως διαλυτική λειτουργία: - 1000 ⋅ 4500 ⋅ 4 μA
Υψηλή διαλυτική λειτουργία: - 3000 ∆13500 ((1.33μA)

±0,1%

± 0,4%

500 μs/κανάλι

± 15V

± 30mA

2 σημεία ((2 κανάλια)

Συνήθως διαλυτική λειτουργία: -96+4095,-4096+4095
Υψηλή διαλυτική λειτουργία:-288+12287,-16384+16383

DC-10+10V (εκτός αντίστασης φορτίου: 1MΩ)

DC020mA (εκτός αντίστασης φορτίου: 600Ω)

Η ψηφιακή τιμή εισόδου (Μεγαλύτερη δυνατότητα διάσπασης)

Συνήθως διαλυτική λειτουργία: 0,000 (1,25mV)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 (± 0,416mV)

Συνήθως διαλυτική λειτουργία: 0,4000 (1,0 mV)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 (± 0,333mV)

Συνήθως διαλυτική λειτουργία: - 4000 ⋅ 4000 ⋅ 2,5mV
Υψηλή διαλυτική λειτουργία: -16000 ∙ 16000 (± 0,625mV)

Συνήθως διαλυτική λειτουργία:
Υψηλή διαλυτική λειτουργία: 0 ∆12000 ((1,66 μA)

Συνήθως διαλυτική λειτουργία: 0 ∆ 4000 ((4 μA)
Υψηλή διαλυτική λειτουργία: 0 ∆12000 ((1.33μA)

±0,1%

±0,3%

500 μs/κανάλι

±12V

21mA

Δεν υπάρχει.

Μεταξύ του τερματικού και του συνεχούς ηλεκτρικού:

Μεταξύ της εισόδου και της εξόδου του τερματικού και της συνεχούς παροχής ηλεκτρικής ενέργειας: AC500Vrms 1 λεπτό

Διάστημα μεταξύ εισερχόμενου και εξόδου τερματικού και συνεχούς πηγής ηλεκτρικής ενέργειας: DC500V 20MΩ και άνω

DC24V ((+15/-15%, σπρώξιμο, σπρώξιμο 500mVp-p κάτω)

0.19Α (Συγχρονισμός ηλεκτρικού ρεύματος):4.1A, 180 μs ή κατώτερα)

A/D μετατροπές τμήμα, D/A μετατροπές τμήμα:
Εξωτερική παροχή ρεύματος DC24V,FG σύνδεση: εξωτερική παροχή ρεύματος σύνδεση

16 σημεία (I/O割付: インテリ 16点)

0.17Α

98 χιλιοστά

270,4 mm

112 χιλιοστά

0.23 κιλά
