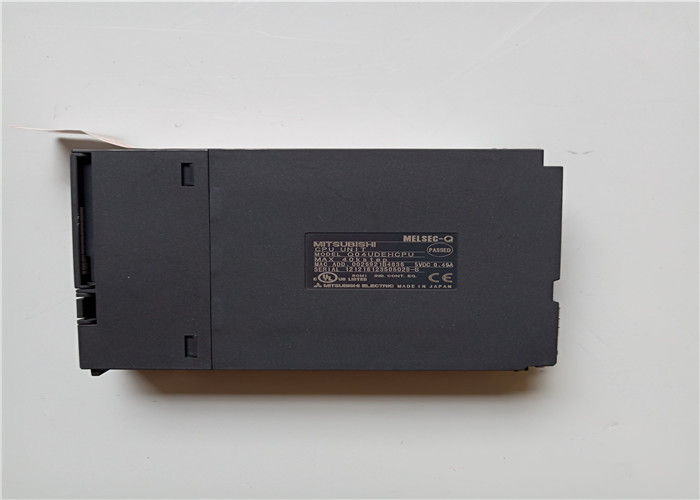

Mitsubishi Q04UDEHCPU 8192 σημεία 40 k βήματα Επεπεξεργασμένη μονάδα τροφοδοσίας
Q04UDEHCPU Περιγραφή
ΗQ04UDEHCPUείναι μια υψηλής απόδοσης καθολική ενσωματωμένη μονάδα CPU Ethernet από τη σειρά MELSEC-Q της Mitsubishi Electric, σχεδιασμένη για συστήματα ελέγχου αυτοματισμού της βιομηχανίας μεσαίας κατηγορίας.Παρέχει υπερταχεία επεξεργασία ακολουθίας (9.5 ns ανά βασική εντολή LD), υποστηρίζει έως και4096 σημεία εισόδου/εξόδουκαι8192 σημεία συσκευήςΗ ενσωματωμένη 10/100 Mbps Ethernet, USB και διεπαφές κάρτας μνήμης επιτρέπουν απρόσκοπτο προγραμματισμό, παρακολούθηση, καταγραφή δεδομένων,και υψηλής ταχύτητας επικοινωνία με πολλούς CPU. Βελτιστοποιημένο για την αρθρωτή τοποθέτηση στην πλατφόρμα της σειράς Q, υποστηρίζει παράλληλο έλεγχο πολλαπλών CPU, συγχρονισμό κίνησης υψηλής ακρίβειας και συνδεσιμότητα βιομηχανικού δικτύου (Ethernet / IP, MC Protocol, FTP),καθιστώντας το ιδανικό για κατανεμημένο έλεγχο, αυτοματισμό εργοστασίου και εφαρμογές ελέγχου μηχανών υψηλής ταχύτητας.
Q04UDEHCPUΒασικά χαρακτηριστικά
- Υψηλή ταχύτητα επεξεργασίας: Εκτέλεση βασικής εντολής ακολουθίας (LD X0) στο9.5 ns, παρέχοντας εξαιρετική ανταπόκριση για υψηλής ταχύτητας, υψηλής ακρίβειας έλεγχο.
- Μεγάλη χωρητικότητα Ε/Ε & ΜνήμηςΥποστηρίζει μέγιστο:4096 σημεία εισόδου/εξόδου, 8192 σημεία συσκευής, μνήμη προγράμματος 40K-step (160 KB), και επεκτάσιμη μέσω κάρτας μνήμης (RAM/ROM/Flash).
- Ενσωματωμένο Ethernet & USB: Ενσωματωμένη θύρα Ethernet 10/100BASE-T για προγραμματισμό δικτύου, πρωτόκολλο MC, Ethernet/IP, FTP και τηλεμετρίαση· θύρα USB για άμεση σύνδεση στον υπολογιστή και γρήγορη μεταφορά προγραμμάτων.
- Πολλαπλές επεξεργαστές υψηλής ταχύτητας επικοινωνίαςΥποστηρίζει έως και 4 CPU στο backplane της σειράς Q με κύκλο υψηλής ταχύτητας μεταφοράς δεδομένων 0,88 ms, επιτρέποντας παράλληλο έλεγχο κίνησης / ακολουθίας και κλιμακωτότητα του συστήματος.
- Υψηλής ακρίβειας έλεγχος διακοπής: Διακοπή σταθερού κύκλου έως100 μs, που υποστηρίζει την υψηλής ταχύτητας συλλογή παλμών, τοποθέτηση και έλεγχο διαδικασιών σε πραγματικό χρόνο.
- Ισχυρή βιομηχανική σύνδεση: Συμβατό με το CC-Link, το CC-Link IE, το Modbus TCP και άλλα πεδινά λεωφορεία. Υποστηρίζει έξυπνες λειτουργίες (τοποθέτηση, μετρητής, αναλογική I/O).
- Ενσωματωμένο ρολόι πραγματικού χρόνου (RTC): Υποστηρίζεται από μπαταρία για ακριβή χρονογραφία, καταγραφή δεδομένων και προγραμματισμό χωρίς εξωτερικές ενότητες.
- Ευρεία συμμόρφωση σε θέματα περιβάλλοντος και ασφάλειας: Σχεδιασμός βιομηχανικού επιπέδου με αντοχή σε δονήσεις/ορμή· πιστοποιημένο σύμφωνα με τα πρότυπα UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS για παγκόσμια χρήση.
- Εύκολο προγραμματισμό και συντήρηση: Δουλεύει με το λογισμικό Mitsubishi GX Works2/GX Works3; υποστηρίζει την επεξεργασία, παρακολούθηση και διάγνωση σφαλμάτων διαδικτυακών προγραμμάτων.
Q04UDEHCPUΥλικά και εφαρμογές
Υλικά
- Στέγαση & Κλειδί: Υψηλής αντοχής, ανθεκτικό στη φλόγα ενισχυμένο μηχανικό πλαστικό (UL94 V-0), αντιστατικό, ανθεκτικό στη σκόνη, κατάλληλο για βιομηχανικά ντουλάπια ελέγχου.
- Πίνακας κυκλωμάτων: Πολυεπίπεδο FR-4 PCB με βιομηχανικά SMD συστατικά, συμβατή επικάλυψη για προστασία από υγρασία/διάβρωση.
- Συνδετήρας οπίσθιας επιφάνειας: Χρυσές επαφές υψηλού ρεύματος για αξιόπιστη σύνδεση λεωφορείου πίσω από την σειρά Q και ακεραιότητα σήματος.
- Εσωτερικά στοιχεία: επεξεργαστής RISC υψηλής ταχύτητας, ελεγκτής Ethernet, πομπό USB, οπτικώς απομονωμένα μπουφέρα I/O και μη πτητική μνήμη για την αποθήκευση προγραμμάτων/δεδομένων
- Τερματικά και διεπαφές: Ethernet βιομηχανικής ποιότητας (RJ45), USB (τύπου Β) και υποδομές κάρτας μνήμης με κάλυψη σκόνης για προστασία από το σκληρό περιβάλλον.
Τυπικές εφαρμογές
- Αυτοματοποίηση εργοστασίων: γραμμές συναρμολόγησης, συστήματα μεταφοράς, συσκευαστές, χειρισμός υλικών και αυτοματοποιημένες γραμμές παραγωγής.
- Μηχανικά εργαλείων: Μηχανές CNC, μηχανές άλεσης, μηχανές εμβολιασμού και συστήματα υψηλής ταχύτητας.
- Συστήματα ελέγχου κίνησης: Πολυάξιο σύστημα ελέγχου κινητήρα, ρομποτικά χέρια και εξοπλισμός ακριβούς τοποθέτησης.
- Έλεγχος διαδικασιών: επεξεργασία νερού, επεξεργασία τροφίμων, φαρμακευτική παραγωγή και παρακολούθηση χημικών εγκαταστάσεων.
- Διανεμημένα συστήματα ελέγχου (DCS): Απομακρυσμένη Ε/Ε, απόκτηση δεδομένων, ολοκλήρωση SCADA και βιομηχανικός δικτυακός έλεγχος.
- Ειδικά μηχανήματα: Τυπωτικά, υφαντικά, χειρισμός ημιαγωγών και εξοπλισμός συναρμολόγησης αυτοκινήτων.
Q04UDEHCPUΣημαντικές παραμέτρους
| Παράμετρος |
Προδιαγραφές |
| Αριθμός τμήματος |
Q04UDEHCPU |
| Σειρά προϊόντων |
Πρωτοδικείο MELSEC-Q σειράς Universal High-Speed Ethernet |
| Μέθοδος ελέγχου |
Διαδοχική, κίνηση, διαδικασία και παράλληλος έλεγχος πολλαπλών CPU |
| Βασική ταχύτητα εκπαίδευσης (LD X0) |
9.5 ns |
| Δυνατότητα μνήμης προγράμματος |
40 K βήματα (160 KB) |
| Μέγιστα σημεία εισόδου/εξόδου |
4096 |
| Μέγιστα σημεία συσκευής |
8192 |
| Υποστήριξη πολλαπλών CPU |
Μέχρι 4 CPU στο Q backplane· κύκλος επικοινωνίας υψηλής ταχύτητας: 0,88 ms |
| Ενσωματωμένες διεπαφές |
1× 10/100BASE-T Ethernet, 1× USB (τύπου Β), υποδοχή κάρτας μνήμης (RAM/ROM/Flash) |
| Πρωτόκολλα επικοινωνίας |
Πρωτόκολλο MC, Ethernet/IP, FTP, επικοινωνία Socket (μέγιστο 16 συνδέσεις) |
| Διακοπή σταθερού κύκλου |
Min 100 μs |
| Ρυθμικό ρολόι (RTC) |
Ενσωματωμένο, με μπαταρία (χρόνος αποθήκευσης: περίπου 10 έτη) |
| Ηλεκτρική τροφοδοσία |
5 VDC (από το Q backplane), 0,75 A |
| Θέρμανση λειτουργίας |
0°C έως +55°C |
| Θέρμανση αποθήκευσης |
-20°C έως +65°C |
| Η υγρασία |
5·95% RH (μη συμπυκνωτικό) |
| Αντίσταση σε δονήσεις |
5 ̇ 8,4 Hz: πλάτος 3,5 mm· 8,4 ̇ 150 Hz: 9,8 m/s2 |
| Αντίσταση σε κρούσματα |
147 m/s2 (15 G), 3 φορές στους άξονες X/Y/Z |
| Μέγεθος (W × H × D) |
27.4 × 98 × 100 mm |
| Βάρος |
Περίπου 0,18 kg |
| Πιστοποιητικά |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Κατάσταση |
Παλαιό μοντέλο (διακοπή του οποίου προβλέπεται τον Οκτώβριο 2026)· αντικατάσταση: Q04UDVCPU |
