Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Ενότητα εισαγωγής | Διαμορφώστε το αριθ.: | AI820 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE008544R1 | Προδιαγραφή σημάτων: | -20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10 Β |
| Αριθμός καναλιών: | 4 | Τύπος σήματος: | Διπολικό διαφορικό |
| Τύπος: | Αναλογική είσοδος | Μηχανική: | S800 |
| Υψηλό φως: | ψηφιακή εισόδου-εξόδου ενότητα,ενότητες PLC ι ο |
||

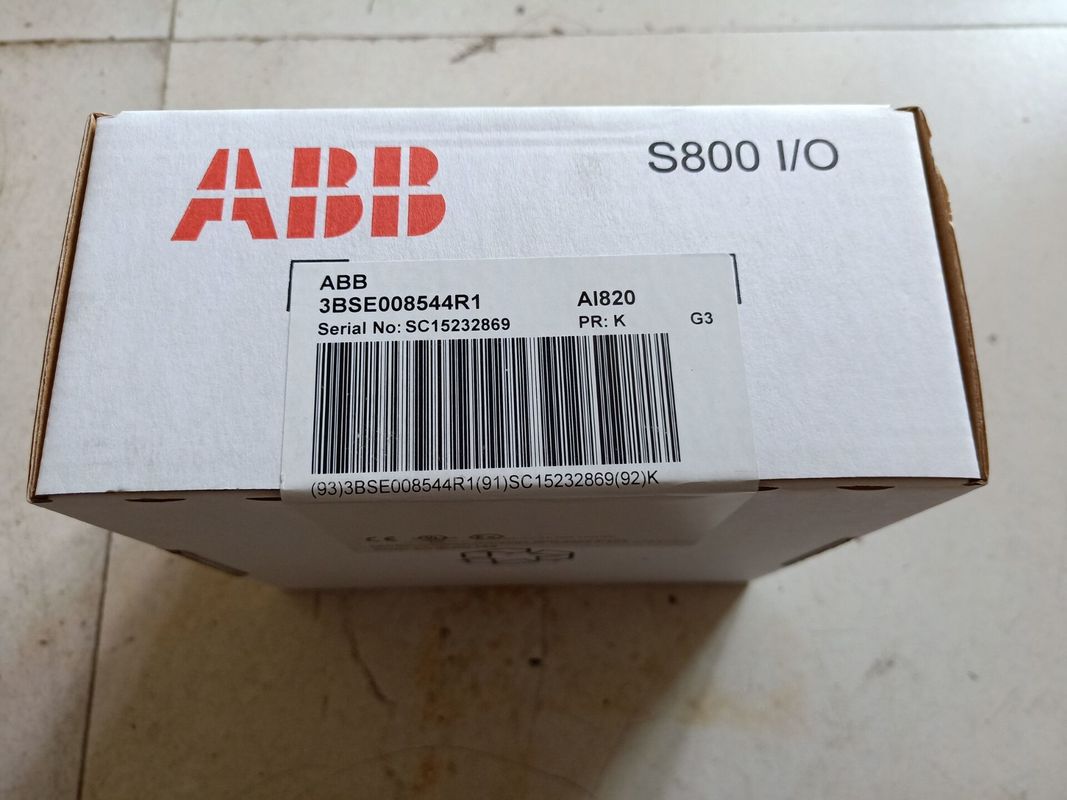

Ψηφιακή I/O ενότητα 4 ABB S800 αναλογική ενότητα εισαγωγής καναλιών AI820 3BSE008544R1
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Γενικές πληροφορίες
| Τύπος | Αναλογική εισαγωγή |
| Προδιαγραφή σημάτων | -20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10 Β |
| Αριθμός άρθρου | 3BSE008544R1 |
| Αριθμός καναλιών | 4 |
| Τύπος σημάτων | Διπολικό διαφορικό |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
Λεπτομερή στοιχεία:
| Ψήφισμα | σημείο συν 14 μπιτ |
| Σύνθετη αντίσταση εισαγωγής | 200 kΩ ± 25% (τρόπος τάσης, κοινός τρόπος) 800 kΩ ± 25% (τρόπος τάσης, κανονικός τρόπος) 250 Ω (τρέχουσα εισαγωγή) |
| Απομόνωση | Groupwise που απομονώνεται από το έδαφος (RIV=50 Β) |
| Κάτω από/πέρα από τη σειρά | ± 15% |
| Λάθος | Μέγιστο 0,1% |
| Κλίση θερμοκρασίας | Τάση: Μέγιστο ρεύμα 70 ppm/°C: Μέγιστα 50 ppm/°C |
| Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%) | κα 40 |
| Τρέχων περιορισμός | Η δύναμη συσκευών αποστολής σημάτων να είναι τρέχουσα που περιορίζεται μπορεί από το MTU |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
| Διασκεδασμός δύναμης | 1.7 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 80 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 0 |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 70 μΑ |
Περιγραφή AI820:
Η αναλογική ενότητα εισαγωγής AI820 έχει 4 διαφορικές, διπολικές ρεύμα/εισαγωγές τάσης. Κάθε κανάλι μπορεί να είναι είτε μια τάση είτε τρέχουσα εισαγωγή. Οι τρέχουσες εισαγωγές μπορούν να αντισταθούν έναν τυχαίο μέγιστο κανονικό τρόπο 30 σύνδεση συνεχούς ρεύματος Β. Για να προστατεύσει το τρέχον κύκλωμα εισαγωγής από τα επικίνδυνα επίπεδα εισαγωγής, δηλ., με τυχαία να συνδέσει μια πηγή 24 Β, η εκτίμηση αντιστατών των τρεχόντων αντιστατών αίσθησης 250W είναι περίπου 5 Watt. Αυτό προορίζεται μόνο να προστατεύσει προσωρινά ένα κανάλι τη φορά.
Η ενότητα διανέμει τον εξωτερικό ανεφοδιασμό συσκευών αποστολής σημάτων σε κάθε κανάλι. Αυτό προσθέτει μια απλή σύνδεση (με εκτεταμένο MTUs) για να διανείμει τον ανεφοδιασμό σε εξωτερικές 2 συσκευές αποστολής σημάτων καλωδίων. Δεν υπάρχει κανένα ρεύμα που περιορίζει στα τερματικά δύναμης συσκευών αποστολής σημάτων.
Και τα 4 κανάλια είναι απομονωμένα από το ModuleBus σε μια ομάδα. Η δύναμη στα στάδια εισαγωγής μετατρέπεται από τα 24 Β στο ModuleBus.
Διαγνωστικά
| Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W () |
| Επίβλεψη | Εσωτερική παροχή ηλεκτρικού ρεύματος |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Χαρακτηριστικά γνωρίσματα και οφέλη
Compability
| Χρήση με MTU | TU810, TU812, TU814, TU830, TU833 |
| Κώδικας διαμόρφωσης | BB |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,2 κλ (0,44 λίβρες.) |
Τερματικό:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
