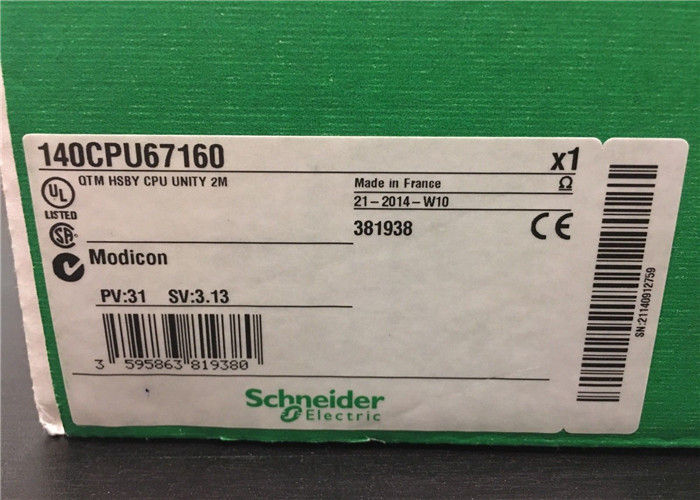

140CPU67160 Multi Mode Modicon Quantum PLC Unity Επεξεργαστής Συχνότητα 266 MHz
140CPU67160 Γρήγορες λεπτομέρειες:
- SCHNEIDER ELECTRIC
- MODICON
- 140-CPU-671-60
- 140CPU67160
- ΜΟΝΑΔΑ ΕΠΕΞΕΡΓΑΣΤΗ QUANTUM HSBY 2048/7168K
- ΔΙΑΘΕΣΙΜΟ
- Καινούργιο με ένα χρόνο εγγύηση και μεταχειρισμένο με έξι μήνες
Περισσότερες πληροφορίες για το 140CPU67160:
Επεξεργαστής Unity Hot Standby με Multimode Ethernet - 1024 Kb - 266 Mhz
Quantum | 140CPU67160 | Modicon | 140 CPU 671 60 | Επεξεργαστής HSBY UNITY 2048/7168K
Οι προγραμματιζόμενοι ελεγκτές Quantum έχουν αναπτυχθεί για να συμμορφώνονται με τα κύρια εθνικά και διεθνή πρότυπα σχετικά με τον ηλεκτρονικό εξοπλισμό που χρησιμοποιείται στην αυτοματοποίηση διεργασιών.
Προδιαγραφές:
| Κατασκευαστής: |
Modicon Quantum |
| Σειρά: |
Επεξεργαστές Quantum |
| Βάρος: |
2 λίβρες |
| Προϊόν ή εξάρτημα: |
Επεξεργαστής Unity |
| Τρόπος μετάδοσης: |
Multimode |
| Συχνότητα ρολογιού: |
266 MHz |
| Αριθμός υποδοχών: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Αριθμός πλαισίων: |
2 - τοπικά πλαίσια |
| Αριθμός σταθμών κατανεμημένης εισόδου/εξόδου: |
63 σταθμοί - 1 πλαίσιο - 3 κατανεμημένα δίκτυα |
| Αριθμός σταθμών απομακρυσμένης εισόδου/εξόδου: |
31 - 2 απομακρυσμένα πλαίσια |
| Αριθμός διακριτών εισόδων/εξόδων: |
8000 είσοδοι, 8000 έξοδοι - κατανεμημένες - ανά δίκτυο |
|
31744 είσοδοι, 31744 έξοδοι - απομακρυσμένες |
|
Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικό - απαγορεύεται σε εφαρμογή Hot Standby |
| Αριθμός αναλογικών εισόδων/εξόδων: |
Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικό - απαγορεύεται σε εφαρμογή Hot Standby |
|
500 είσοδοι, 500 έξοδοι - κατανεμημένες - ανά δίκτυο |
|
1984 είσοδοι, 1984 έξοδοι - απομακρυσμένες |
| Είσοδοι/Έξοδοι ειδικές για την εφαρμογή: |
Ακριβής χρονοσήμανση |
|
Μετρητής |
|
Είσοδοι διακοπής υψηλής ταχύτητας |
|
Σειριακή σύνδεση |
| Αριθμός προαιρετικών μονάδων: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Μέγιστος αριθμός συνδέσεων: |
Απεριόριστο (AS-Interface) - τοπικό |
|
6 (Profibus DP) - τοπικό |
|
6 (Modbus Plus) - τοπικό |
|
6 (Ethernet TCP/IP) - τοπικό |
|
4 (AS-Interface) - απομακρυσμένο |
|
2 (AS-Interface) - κατανεμημένο |
|
1 (USB) |
|
1 (Modbus) - RS232/485 Modbus/ASCII |
| Ενσωματωμένος τύπος σύνδεσης: |
1 Ethernet TCP/IP |
|
1 Modbus |
|
1 Modbus Plus |
|
1 USB |
| Έλεγχοι: |
Hot standby |
|
Έλεγχος διεργασιών |
| Περιγραφή μνήμης: |
Εσωτερική RAM 1024 kB - 512 kB για δεδομένα |
|
Επεκτάσιμη 8 MB - αποθήκευση αρχείων με κάρτα PCMCIA |
|
Επεκτάσιμη 7168 kB - πρόγραμμα με κάρτα PCMCIA |
| Λειτουργία διακόπτη: |
Ενεργοποίηση/απενεργοποίηση θύρας μνήμης με διακόπτη |
| Δομή εφαρμογής: |
4 βοηθητικές εργασίες - απαγορεύεται σε εφαρμογή Hot Standby |
|
32 εργασίες διακοπής χρονοδιακόπτη - απαγορεύεται σε εφαρμογή Hot Standby |
|
128 εργασίες διακοπής - απαγορεύεται σε εφαρμογή Hot Standby |
|
128 εργασίες διακοπής εισόδου/εξόδου - απαγορεύεται σε εφαρμογή Hot Standby |
|
1 εργασία ταχείας περιοδικής εκτέλεσης - απαγορεύεται σε εφαρμογή Hot Standby |
|
1 κύρια εργασία κυκλικής/περιοδικής εκτέλεσης |
| Χρόνος εκτέλεσης ανά εντολή: |
0.4...0.5 µs κινητής υποδιαστολής |
|
0.0525...0.075 µs Boolean |
|
0.045...0.06 µs σε λέξη |
|
0.045...0.06 µs σε αριθμητική σταθερής υποδιαστολής |
| Χρόνος εκτέλεσης για 1 K εντολής: |
10.28 100 % Boolean |
|
10.07 65 % Boolean και 35 % αριθμητικό |
| Επιβάρυνση συστήματος: |
1 ms - κύρια εργασία |
|
0.2 ms - ταχεία εργασία |
| Απαίτηση ρεύματος διαύλου: |
2500 mA |
| Τοπική σηματοδότηση: |
1 LED κόκκινο για σύγκρουση Ethernet |
|
1 LED πράσινο για δραστηριότητα Ethernet (COM) |
| Ηλεκτρική σύνδεση: |
1 σύνδεσμος, τύπος συνδέσμου: MT-RJ (οπτική ίνα multimode) για διασύνδεση πρωτεύοντος και δευτερεύοντος PLC έως 4 Km |
|
1 θηλυκός σύνδεσμος, τύπος συνδέσμου: SUB-D 9 για σύνδεση στο δίκτυο Modbus Plus |
|
1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση διαύλου Modbus |
|
1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση δικτύου Ethernet |
Διαχειριζόμενοι διακόπτες ConneXium™ (συνέχεια) Προκαθορισμένα αρχεία διαμόρφωσης (συνέχεια) Παράδειγμα τοπολογίας με προκαθορισμένα αρχεία διαμόρφωσης C5, C1 και C3 (1) Μια κοινή χρήση αυτής της προδιαμόρφωσης είναι για τη διασύνδεση μιας χάλκινης σύνδεσης με μια οπτική σύνδεση στον πρωτεύοντα δακτύλιο ή τη διασύνδεση μιας οπτικής σύνδεσης με μια χάλκινη σύνδεση. Αυτός ο τύπος αρχιτεκτονικής επιτρέπει την ύπαρξη Ethernet DIO ή Ethernet RIO απομακρυσμένα από το PLC. Η προδιαμόρφωση του διακόπτη επιτρέπει επίσης τη σύνδεση Ethernet RIO ή/και πολλών ομάδων συσκευών Ethernet DIO σε έναν δευτερεύοντα δακτύλιο.
1 Πρωτεύων δακτύλιος, χάλκινο/οπτικό μέσο
2 Δευτερεύων δακτύλιος Ethernet DIO, μόνο χάλκινο μέσο
3 Προσαρμογέας κεφαλής Ethernet 140CRP31200 εγκατεστημένος στο πλαίσιο Quantum™.
4 Διακόπτης ConneXium TCSESM083F23F1 με προκαθορισμένο αρχείο διαμόρφωσης C2 (2)
5 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C6 (2)
6 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Σύνδεση σε ομάδα συσκευών Ethernet DIO, μόνο χάλκινο μέσο
9 Ομάδα συσκευών Ethernet DIO (3)
10 Μονάδα επικοινωνίας Ethernet 140NOE771
11 Καλώδιο διασύνδεσης Ethernet TCSECN3M3M1S4/1S4U (1 m)
