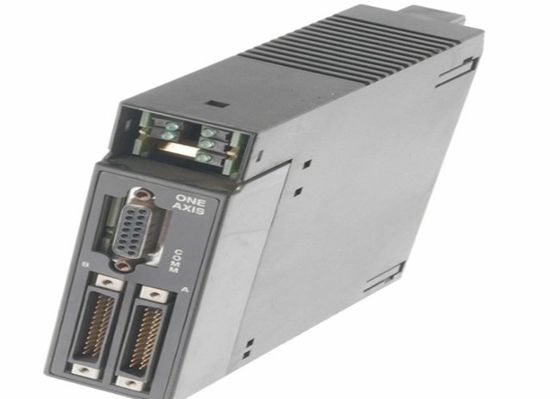

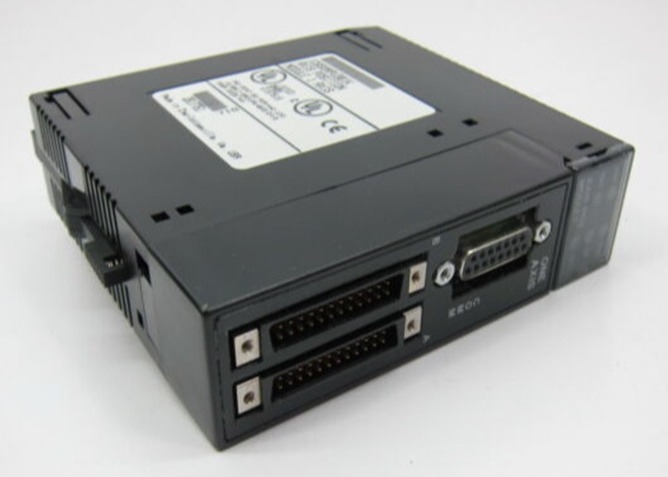

GE FANUC IC693APU301 Μονόστρωμα ενός άξονα 25-pin servo 24-pin υψηλής πυκνότητας 25-pin τύπου D

GE FANUC IC693APU301 ΜΙΑ (1) ΜΟΔΥΛΙΑ ΑΣΗΣ; 25-PIN SERVO 24-PIN HIGH DENSITY, 25-PIN D TYPE

Τεχνικές προδιαγραφές για το IC693APU301

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Αριθμός μέρους IC693APU301
Σειρά Σειρά 90-30
Περιγραφή του προϊόντος Ενότητα εντοπισμού θέσης άξονα (APM)
Περιγραφή του προϊόντος Ενότητα τοποθέτησης άξονα
Αριθμός των άξονων 1 Άξονας
Αριθμός υποστηριζόμενου άξονα ένα (1)
Ενημέρωση κύκλου εξυπηρέτησης 1 χιλιοστόλεπτο
Πύλες επικοινωνίας Μονάδα ενός (1) άξονα, 25-πιν servo σύνδεση
Τρόποι λειτουργίας: Τρόπος πρότυπο, Τρόπος παρακολούθησης

Δείκτες LED ενότητας EN1, EN2, STST, OK και CFG
Τύποι συνδέσμων 24-pin High Density, 25-pin Type D
Διάμετρος τρύπας Μία τρύπα
Συστήματα PLC σειράς συμβατότητας 90-30
Συνεργαζόμενες CPU CPU 311, CPU 313, CPU 323, CPU 331 και υψηλότερες
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Αριθμός επιτρεπόμενων μονάδων CPU 311, CPU 313 και CPU 323: Τρεις (3) μονάδες APM CPU 331 και άνω: Οκτώ (8) μονάδες APM
Αριθμός μονάδων ανά πλάκα βάσης: τρεις (3)
Τα συμβατά καλώδια: IC693CBL311 (10 πόδια/3 μέτρα), IC693CBL319 (3 πόδια/1 μέτρο),IC693CBL317 (10 πόδια/3 μέτρα) με εξωτερική προστασία 8 ̊ και IC693CBL320 (3 πόδια/1 μέτρο) με εξωτερική προστασία 8 ̊
Διακοπή του κύκλου ζωής του προϊόντος

Για το IC693APU301

Το IC693APU301 είναι μια μονάδα θέσης άξονα (APM) από τη σειρά 90-30 προγραμματιζόμενων λογικών ελεγκτών (PLC) που παλαιότερα παράγεται από την GE Fanuc Automation,Σήμερα υπό την Emerson AutomationΗ ενότητα αυτή συνοδεύεται από έναν έλεγχο με έναν μόνο άξονα για την εφαρμογή ελέγχου κίνησης και θέσης των κινητήρων servo και είναι ρυθμιζόμενη για τυποποιημένη και ακολουθούμενη λειτουργία.

Το IC693APU301 όταν έχει ρυθμιστεί σε τυποποιημένη λειτουργία, αυτή η μονάδα APM συνδυάζει την λογική PLC και τον υψηλής απόδοσης έλεγχο κίνησης του IC693APU301 για τη δημιουργία ενός ενιαίου ολοκληρωμένου συστήματος.Υποστηρίζει επίσης τη λειτουργία ακολούθησης, στην οποία η APU παρέχει υψηλής απόδοσης ηλεκτρονική τροχιά για συνεχείς εφαρμογές master και slave.

Η ενότητα αυτή έρχεται με ένα (1) 9-pin D-shell port connector και ένα (1) high-density port για συνδέσεις APM. Έχει επίσης δείκτες κατάστασης LED όπως EN1, EN2, STST, OK και CFG LED.Η ενότητα αυτή είναι συμβατή για χρήση με μια ποικιλία CPUs όπως η CPU 311, CPU 313 και CPU 323 όπου μπορούν να εγκατασταθούν έως και Τρεις (3) APM μονάδες.έως οκτώ (8) μονάδες APM μπορούν να εγκατασταθούν με μέγιστο όριο τριών (3) εκδηλώσεων μονάδας APM ανά βάση.

Τα προγράμματα κίνησης μπορούν να αναπτυχθούν χρησιμοποιώντας το πακέτο λογισμικού Motion Programmer και να ρυθμιστούν χρησιμοποιώντας το πακέτο λογισμικού VersaPro έκδοση 1.1 ή νεότερη ή το PLC Logic-Developer.Μια ποικιλία καλωδίων επικοινωνίας μπορούν να χρησιμοποιηθούν με τη μονάδα IC693APU301 και έρχονται σε διαφορετικά μήκηΤα καλώδια αυτά περιλαμβάνουν IC693CBL311 (10 πόδια/3 μέτρα), IC693CBL319 (3 πόδια/1 μέτρο),IC693CBL317 (10 πόδια/3 μέτρα) με εξωτερική προστασία 8 ̊ και C693CBL320 (3 πόδια/1 μέτρο) με εξωτερική προστασία 8 ̊.

Το GE Fanuc IC693APU301 Axis Positioning Module ή APM είναι ένα μονόξυλο μοντέλο ελέγχου κίνησης που κατασκευάζεται για τους PLC της σειράς 90-30 ή προγραμματιζόμενους λογικούς ελεγκτές.Είναι εύκολο στη χρήση και είναι μια πλήρως προγραμματιζόμενη μονάδα που επιτρέπει στους χρήστες να ενσωματώσουν υψηλής απόδοσης έλεγχο στα συστήματα PLC τουςΤο IC693APU301 μπορεί να ρυθμιστεί για να λειτουργεί σε λειτουργία ακολούθησης ή σε τυποποιημένη λειτουργία.Όταν η ενότητα αυτή χρησιμοποιείται με τους PLC της σειράς 90-30,Η συσκευή αυτή ελέγχει την κίνηση του άξονα ενώ ο PLC που συνδέεται με αυτό μεταφέρει τα δεδομένα αυτόματα μεταξύ των πινάκων PLC και του APM.

Το IC693APU301 Axis Positioning Module μπορεί να εγκατασταθεί σε οποιοδήποτε CPU σειράς 90-30 ή πλακέτα βάσης επέκτασης.με μέγιστο 3 μονάδες APM ανά βάσηΜέγιστο 10 προγράμματα κίνησης μπορούν να δημιουργηθούν και να αποθηκευτούν στο πακέτο λογισμικού προγραμματισμού κίνησης APM.Διαθέτει έναν σύνδεσμο υψηλής πυκνότητας που περιέχει μια σύνδεση για τον άξονα 1 και έναν άλλο σύνδεσμο για συνδέσεις γενικού σκοπούΑυτοί οι σύνδεσμοι υψηλής πυκνότητας συνδέονται με την μονάδα με τη χρήση μικρών καλωδίων που έχουν σύνδεσμους I/O 24 πινών.Αυτό το APM περιέχει λογική που συγκρίνει την πραγματική θέση του άξονα με την προγραμματισμένη ή εντοπισμένη θέσηΤο IC693APU301 Axis Positioning Module προσφέρει μια διεπαφή σε πραγματικό χρόνο μεταξύ του PLC και ενός άξονα με ελεγχόμενο από σέρβο.,απλουστευμένη αντιμετώπιση προβλημάτων και αποτελεσματικές δυνατότητες εισόδου γενικής χρήσης.
