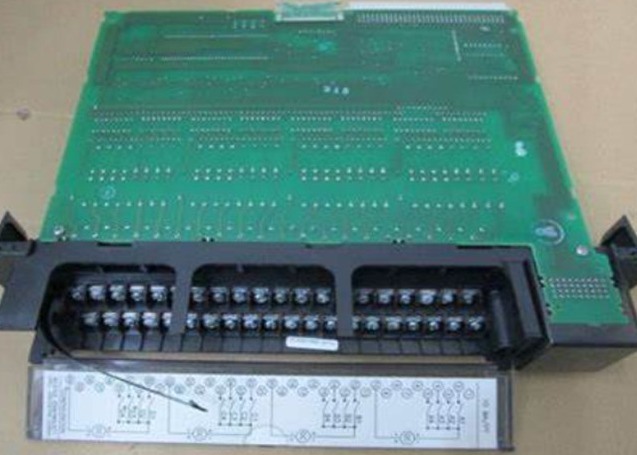

Το Ge Fanuc IC693MDL930 Module είναι ένα Ge Fanuc 6-Point I/O Module σειράς 90-30 Plcs

ΓΕ FANUC IC693MDL930Η ενότητα είναι μια GE FANUC 6 σημείων I/O ΜΟΔΥΛΟΣ SERIES 90-30 PLCS

Τεχνικές προδιαγραφές για το IC693MDL930

Ετικέτα GE Fanuc
Παρασκευαστής GE Fanuc
Κατασκευαστής GE Fanuc; Emerson Automation (Πρόσφατη)
Σειρά Σειρά 90-30
Περιγραφή προϊόντος Διακριτή μονάδα εξόδου
Σειρά Σειρά 90-30
Αριθμός μέρους IC693MDL930
Αριθμός μέρους IC693MDL930
Οκτώ (8), μεμονωμένα Απομόνωση:
Τύπος προϊόντος Ψηφιακή Ε/Υ
1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής· 500 βολτ μεταξύ ομάδων Πεδίο τάσης εξόδου
Εξόδους ρελέ 8
Περιγραφή του προϊόντος
Αριθμός οκτώ καναλιών (8)
5 έως 30 V συνεχής 5 έως 250 V εναλλασσόμενη, 50/60 Hz
Δυνατότητα διακόπτη εξόδου 4 Amps
Ονομαστική τάση εξόδου 24 VDC, 120 VAC / 240 VAC
Αριθμός ασφάλειας
Ομαδοποιήσεις εξόδου Μεμονωμένα κανάλια
Δείκτες LED Ναι

Μέγιστο φορτίο 4 άμπερες μέγιστη αντίσταση ανά έξοδο: 2 άμπερες πιλοτικό καθήκον ανά έξοδο 20 άμπερες μέγιστο ανά μονάδα για εγκαταστάσεις UL
Έντυπο επικοινωνίας Έντυπο A επαφές (κανονικά ανοικτές (Α.Ε.)
Ελάχιστο φορτίο 10 mA
Μέγιστο ρεύμα εξόδου 4 Ampere, μέγιστο για αντίστοιχα φορτία ανά σημείο· 2 Ampere για φορτία υπηρεσίας πιλότου ανά σημείο· 20 Ampere ανά μονάδα για εγκαταστάσεις UL
Η ονομαστική τάση είναι 24 Volt DC ή 120 / 240 Volt AC
Μέγιστο ρεύμα εισροής 5 Άμπερ
Δυναμική τάση 5 έως 30 Volt DC ή 5 έως 250 Volt AC
Χρόνος απόκρισης 15 ms
Σήμερα αντλείται 6 mA (όλες οι εξόδους) από 5V λεωφορείο στο πίσω πλάνο· 70 mA (όλες οι εξόδους) από ρελέ 24V λεωφορείο στο πίσω πλάνο
Θερμοκρασία λειτουργίας 0 έως 50 βαθμούς Κελσίου
Δραστηριακές τάσεις 5-30 / 5-250 VAC
Σε χρόνο απόκρισης, μέγιστο 15 ms
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Συχνότητα εναλλαγής 20 κύκλοι ανά λεπτό
Χρόνος απόκρισης εκτός λειτουργίας, μέγιστο 15 ms
Διάμετρος μονάδας Μία θέση
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός
Ζωικός κύκλος του προϊόντος Παρωχημένο

Για το IC693MDL930

Ο IC693MDL930 είναι μια διακριτή μονάδα εξόδου που αποτελεί μέρος της σειράς 90-30 Προγραμματιζόμενων Λογικών Ελεγκτών (PLC), που παλαιότερα κατασκευάζονταν από τη GE Fanuc, τώρα υπό την Emerson Automation.Αυτή η μονάδα είναι ένα πλάτος ενιαίας slots, Οκτώ (8) χωριστά απομονωμένα Κανονικά ανοιχτά (Αριθ.) επαφή με έξοδα τύπου Α συμβατά για χρήση με τις μονάδες μονάδων κεντρικής επεξεργασίας (CPU) σειράς 90-30 ως τοπικά και κατανεμημένα στοιχεία I/OΕπιπλέον, η ενότητα αυτή υποστηρίζει επίσης τα σύγχρονα συστήματα RX3i και RX7i ως κατανεμημένες μονάδες εξόδου.και προειδοποιητικά φώταΟι εξόδοι επαφής IC693MDL930 έχουν ονομαστικές τάσεις 4 Ampere, μέγιστο για αντίστατα φορτία ανά σημείο, 2 Ampere για φορτία υπηρεσίας πιλότου ανά σημείο,και 20 Ampere ανά μονάδα για εγκαταστάσεις UL ενώ το ελάχιστο φορτίο της μονάδας είναι 10 mAΚάθε έξοδος επαφής λειτουργεί σε ονομαστικές τάσεις 24 VDC και 120 / 240 VDC, ενώ οι περιοχές τάσης λειτουργίας είναι 5-30 VDC / 5-250 VAC σε συχνότητα 50/60 Hz.Επίσης παράγει μέγιστο ρεύμα εισροής 5 Άμπερ ενώ ο μέγιστος χρόνος απόκρισης του καναλιού είναι 15 ms τόσο για τη μετάβαση σήματος On όσο και OffΗ εν λόγω μονάδα έχει εσωτερική κατανάλωση ισχύος 6 mA με όλες τις εξόδους από μια λεωφορεία 5V στο πίσω πλάνο και 70 mA με όλες τις εξόδους από τη λεωφορεία ρελέ 24V στο πίσω πλάνο.Με προσωπική απομόνωση, κάθε κανάλι εξόδου μπορεί να λειτουργεί σε διαφορετικές τάσεις παρέχοντας τη μέγιστη λειτουργική ευελιξία.Οι ενδείξεις απομόνωσης του μοντέλου είναι 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής και 500 βολτ μεταξύ καναλιών..

Η μονάδα έκδοσης IC693MDL930 της GE είναι μια ψηφιακή μονάδα εξόδου.Η μονάδα IC693MDL930 διαθέτει 8 κανονικά ανοικτά κυκλώματα αναμεταδόσεων για τη διαχείριση φορτίων χρήστηΗ ικανότητα διακόπτη εξόδου των μεμονωμένων εξόδων των μονάδων είναι 4 Amps.Η μονάδα IC693MDL930 δεν περιλαμβάνει ασφάλειεςΗ παροχή ενέργειας για τις συσκευές πεδίου του χρήστη που συνδέονται με τις εξόδους των μονάδων πρέπει να παρέχεται από τον χρήστη.Οι δείκτες LED που εμφανίζουν την κατάσταση κάθε σημείου εξόδου βρίσκονται στην επάνω πλευρά της μονάδας..

Η ονομαστική τάση της μονάδας IC693MDL930 είναι 24 Volt DC ή 120 έως 240 Volt AC. Η τάση λειτουργίας είναι 5 έως 30 Volt DC ή 5 έως 250 Volt AC (σε 50 έως 60 Hertz).Το μέγιστο φορτίο είναι 4 Amps αντισταθμιστικού ρεύματος ανά έξοδοΤο ελάχιστο φορτίο είναι 10 milliamps και το μέγιστο ρεύμα εισόδου είναι 5 Amps.Όταν το backplane PLC τροφοδοτεί 5 Volts DC τάσηΤο εύρος θερμοκρασίας λειτουργίας για το IC693MDL930 είναι από 0 έως 50 βαθμούς Κελσίου.Πάνω από αυτό το κατώτατο όριο, η απόδοση του μοντέλου μειώνεται.Για την εναλλαγή επαγωγικών φορτίων, η διάρκεια ζωής της επαφής του ρελέ είναι χαρακτηριστική της ζωής επαφής του αντίστασης φορτίου όταν χρησιμοποιούνται κυκλώματα καταστολής.
