IC693CPU331 ΕΝΙΑΙΑ ΤΑΧΎΤΗΤΑ 10MH ΜΝΉΜΗΣ ΠΡΟΓΡΆΜΜΑΤΟΣ ΧΡΗΣΤΏΝ ΕΝΌΤΗΤΑΣ 16KBYTE ΑΥΛΑΚΩΣΕΩΝ ΚΜΕ

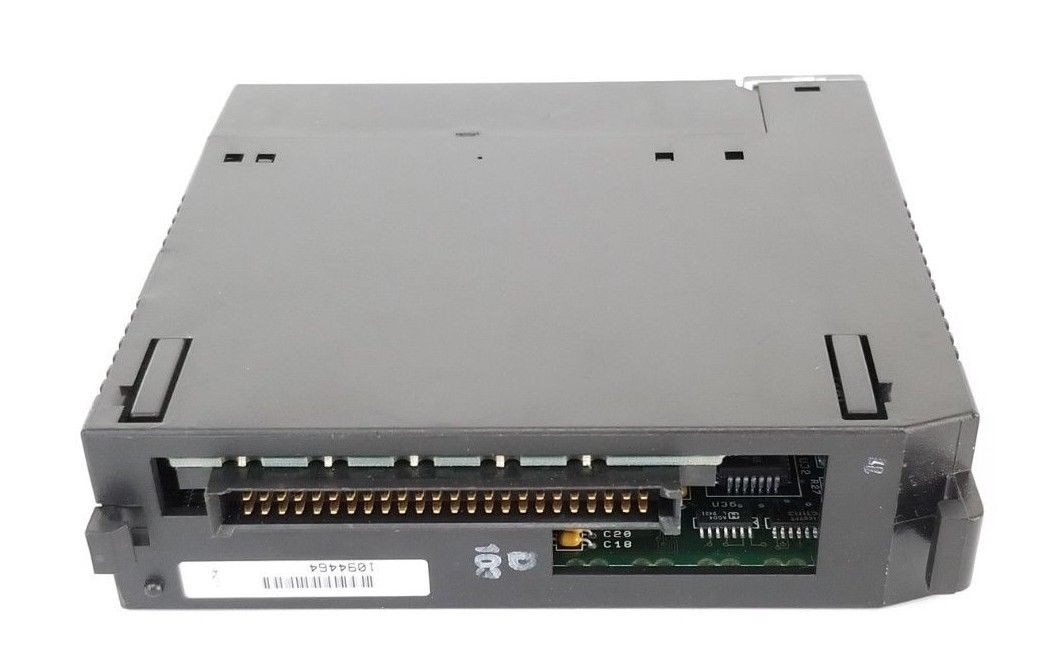

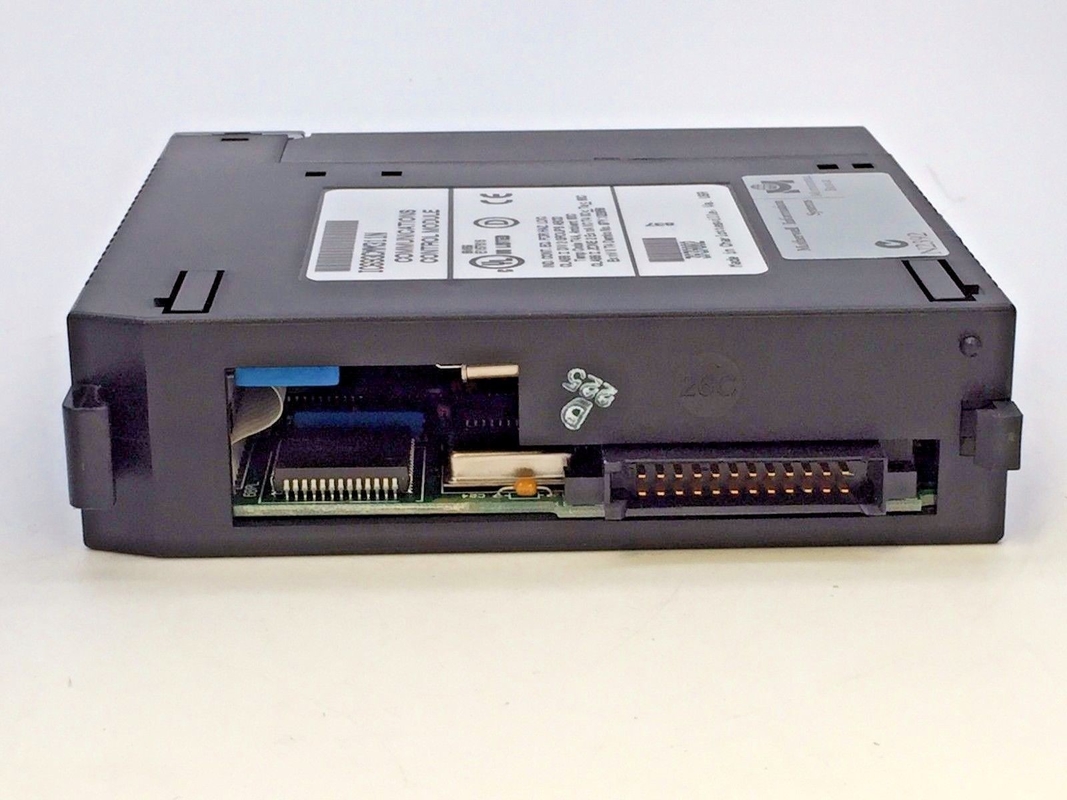

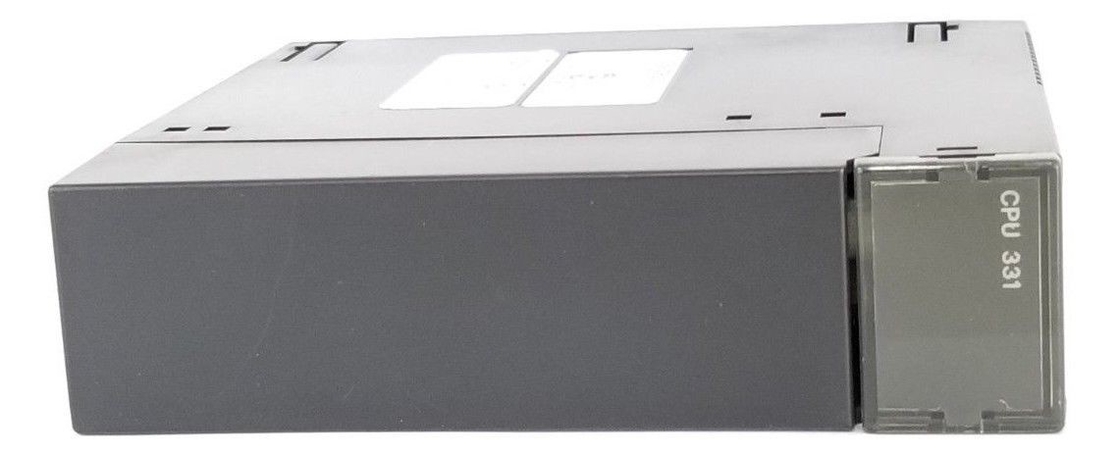

Περιγραφή IC693CPU331 Μονάδα CPU SINGLE SLOTΜνήμη προγράμματος χρήστη 16KBYTEΤαχύτητα 10MH

Γρήγορες λεπτομέρειες:

• IC693CPU331
• ΑΠΟΤΕΛΕΙΣΤΗΣΕΙΣ από τον κατασκευαστή
• Μονάδα CPU SINGLE SLOT
• Μνήμη προγράμματος χρήστη 16KBYTE
• Ταχύτητα 10MH

Για το IC693CPU331

Ο IC693CPU331 είναι ένας αρθρωτός CPU που αποτελεί μέρος της σειράς 90-30 PLC της GE Fanuc Automation.Είναι επίσης ικανό να σαρώσει 1K της λογικής του Μπούλ σε 00,4 χιλιοστά του δευτερολέπτου.

Αυτός ο CPU διαθέτει μνήμη χρήστη 16Kbyte που έχει το μέγεθος να φιλοξενήσει 512 διακριτά εισερχόμενα bits; 512 διακριτά έξοδα bits; 128 λέξεις αναλογικής εισόδου και 64 λέξεις αναλογικών εξόδων.Αυτή η CPU έχει εσωτερικές δομές μνήμης που αποτελείται από 1280 bits Διακριτή παγκόσμια μνήμη· 1024 bits εσωτερικών σπείρων· 256 bits προσωρινών σπείρων· 128 bits αναφορών κατάστασης συστήματος· 2048 λέξεις μνήμης μητρώου και 16 λέξεις μητρώων συστήματος.Υπάρχουν 680 μονάδες Timers / Counters διαθέσιμες στην CPU και υποστηρίζει εντολές Shift Registry.

Σε σύγκριση με τις ενσωματωμένες CPU, η IC693CPU331 υποστηρίζει τη λειτουργία Override και έρχεται με ρολόι που υποστηρίζεται από μπαταρία.Ο προεπιλεγμένος τύπος μνήμης που είναι διαθέσιμος σε αυτή τη CPU είναι ένας τύπος μνήμης τυχαίας πρόσβασης (RAM) και μπορεί επίσης να εγκατασταθεί με προαιρετική EPROM ή EEPROM.

Το IC693CPU331 μπορεί να εγκατασταθεί σε οποιαδήποτε βάση του CPU, είτε είναι 5-slot είτε 10-slot baseplate.Η ενότητα αυτή αντλεί ρεύμα από το πίσω επίπεδο που ανέρχεται σε 350 mA @ 5VDC τάση λεωφορείουΚαθώς αυτή η αρθρωτή CPU υποστηρίζει μεγαλύτερη ποσότητα I/O, υποστηρίζει την επέκταση I/O με τη χρήση έως και τεσσάρων (4) βάσεων επέκτασης της απομακρυσμένης βάσης I/O.

Η μονάδα GE Fanuc IC693CPU331 είναι μια μονάδα 10 megahertz CPU για τα συστήματα PLC της σειράς 90-30 της GE.Η θερμοκρασία λειτουργίας για τη μονάδα είναι από 32 έως 140 βαθμούς ΚελσίουΗ μονάδα IC693CPU331 καταλαμβάνει μια μόνο θέση σε μια βάση 5 θέσεων και αντλεί 350 milliamps ρεύματος από το πίσω πλάνο σε τάση εισόδου 5 Volts DC. Ο τυπικός ρυθμός σάρωσης για τη μονάδα είναι 0.4 χιλιοστά του δευτερολέπτου ανά 1K της λογικής του ΜπουλΥπάρχουν 16 λέξεις που διατίθενται για τα μητρώα συστήματος που είναι μόνο για την προβολή πίνακα αναφοράς και δεν μπορούν να αναφερθούν στο λογικό πρόγραμμα χρήστη.Ο συνολικός αριθμός χρονόμετρων και μετρητών που υποστηρίζονται από τη μονάδα IC693CPU331 είναι 680Ο τύπος μνήμης που παρέχεται στην ενότητα για την αποθήκευση δεδομένων είναι RAM και προαιρετική EPROM ή EEPROM.

Η μέγιστη μνήμη προγράμματος χρήστη είναι 16 κιλομπάιτ. Ο αριθμός των διακριτών σημείων εισόδου είναι 512. Ο αριθμός των διακριτών σημείων εξόδου είναι 512. Η διακριτή παγκόσμια μνήμη είναι 1280 bits.Η μνήμη που διατίθεται για αναλογικές εισροές και αναλογικές εξόδους είναι 128 λέξεις και 64 λέξειςΜια ενσωματωμένη σειριακή θύρα είναι διαθέσιμη στη μονάδα IC693CPU331 και η θύρα αυτή είναι προσβάσιμη μέσω του συνδέσμου PLC τροφοδοσίας.Τα πρωτόκολλα που υποστηρίζονται από την σειριακή θύρα περιλαμβάνουν τα πρωτόκολλα SNP slave και SNPX. Απαιτείται ξεχωριστή μονάδα CMM για την υποστήριξη master SNP-X master, CCM και RTU slave. Απαιτείται ξεχωριστή μονάδα PCM για την υποστήριξη master RTU.Μια μονάδα AD693CMM301 παρέχει 2 πρόσθετες σειριακές θύρες για τη μονάδα IC693CPU331Ένας SLP (State Logic Processor) είναι επίσης συμβατός με τη μονάδα IC693CPU331 και μπορεί να χρησιμοποιηθεί για να παρέχει έλεγχο πολλαπλών εργασιών.
