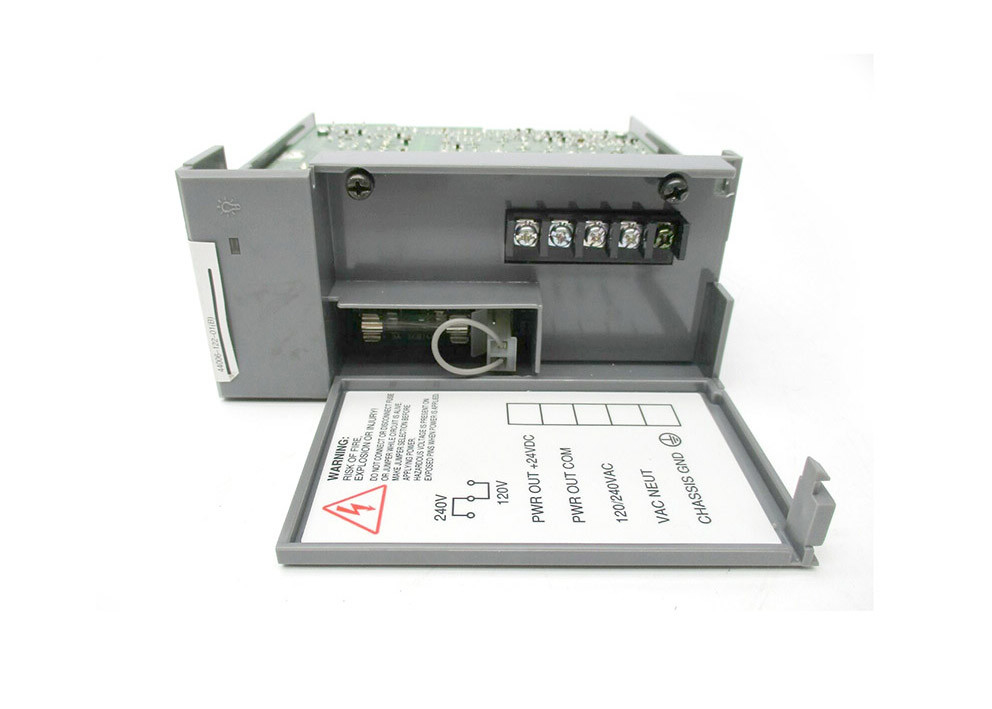

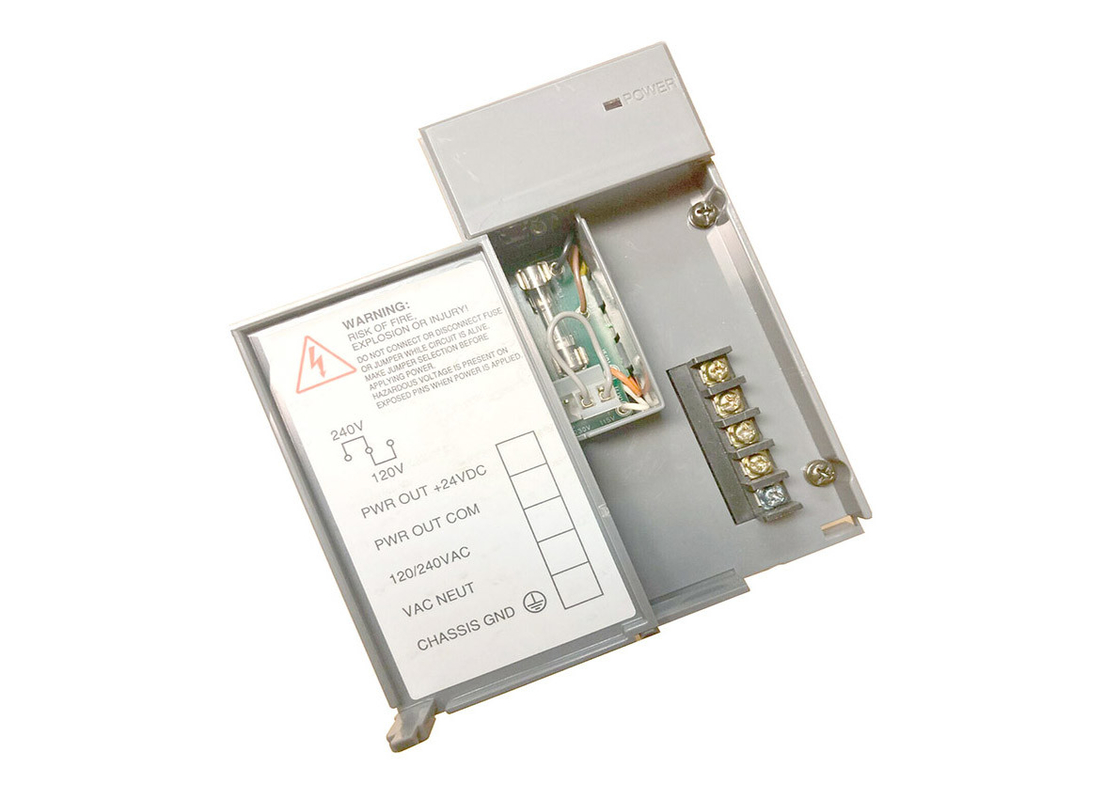

Άλλεν-Bradley 1746-P1, παροχή ηλεκτρικού ρεύματος SLC 500, εναλλασσόμενο ρεύμα 120/220 βολτ

Ο Άλλεν-Bradley 1746-P1 είναι μια παροχή ηλεκτρικού ρεύματος SLC 500. Έχει μια τάση γραμμών 85 έως 132 βολτ ή 170 έως 265 βολτ εναλλασσόμενου ρεύματος σε 47 έως 63 Hertz και με μια χαρακτηριστική απαίτηση ισχύος γραμμών 135 VA. Η εσωτερική τρέχουσα ικανότητά της είναι 2 Α σε 5 βολτ ΣΥΝΕΧΉ και 0,46 Α σε 24 βολτ ΣΥΝΕΧΉ και το ρεύμα εισροής του είναι ένα μέγιστο 20 Α. Αυτή η παροχή ηλεκτρικού ρεύματος έχει επίσης μια τρέχουσα ικανότητα ΣΥΝΕΧΟΥΣ χρήστης-δύναμης 24 βολτ 200 μΑ και μια σειρά τάσης ΣΥΝΕΧΟΎΣ χρήστης-δύναμης 24 βολτ 18 έως 30 βολτ ΣΥΝΕΧΏΝ.

Η μέγιστη χρήστης-παρεχόμενη overcurrent προστασία είναι 15 Α και η απομόνωση μεταξύ των τερματικών εισαγωγής και backplane είναι 1800 βολτ εναλλασσόμενου ρεύματος RMS για 1 το δεύτερο. Μετρώντας 5,5 X 2,3 X 5,7 ίντσες και ζυγίζοντας 2 λίβρες ή 0,9 χιλιόγραμμα, αυτή η παροχή ηλεκτρικού ρεύματος μπορεί να εγκατασταθεί σε ένα 1746 πλαίσιο. Έχει επίσης μια λειτουργούσα θερμοκρασία 0 έως 60 βαθμών Κελσίου και η τρέχουσα ικανότητα είναι από 5% όταν υπερβαίνει η θερμοκρασία 55 βαθμούς Κελσίου.

Ο άλτης εισαγωγής πρέπει να τεθεί πρίν εφαρμόζει τη δύναμη στην παροχή ηλεκτρικού ρεύματος 1746-P1 κατά τη διάρκεια της εγκατάστασης. Αυτό είναι επειδή οι εκτεθειμένες καρφίτσες έχουν την επικίνδυνη τάση όταν εφαρμόζεται η δύναμη και αυτό μπορεί να οδηγήσει στον τραυματισμό. Αυτή η παροχή ηλεκτρικού ρεύματος έρχεται με την προστασία θρυαλλίδων αλλά αυτό περιορίζεται μόνο στη φύλαξη ενάντια στους κινδύνους πυρκαγιάς που οφείλονται να βραχυκυκλώσουν τους όρους. Για overcurrent χρήστης-δύναμης τους όρους, η σειρά Α 1746-P1 που γίνεται στην Ιαπωνία θα υποβληθεί σε ένα κλείσιμο παροχής ηλεκτρικού ρεύματος και το ελάττωμα ΚΜΕ και η διαδικασία αποκατάστασης είναι να ξαναφορτωθεί το πρόγραμμα χρηστών.

Για τη σειρά Α 1746-P1 που γίνεται στη Μαλαισία, η ΚΜΕ συνεχίζεται αλλά ένα κλείσιμο ΣΥΝΕΧΏΝ χρηστών 24 βολτ εμφανίζεται και η διαδικασία αποκατάστασης είναι να διορθωθεί ο overcurrent όρος. Όταν το undervoltage συμβαίνει, η παροχή ηλεκτρικού ρεύματος 1746-P1 θα συνεχίσει να ενεργοποιεί τους ελεγκτές SLC 500 για μια σύντομη περίοδο και θα σταματήσει τη δύναμη στους ελεγκτές όταν κρατούν ψηλά οι πτώσεις τάσης εισαγωγής κάτω από τη συνιστώμενη λειτουργούσα σειρά για έναν χρόνο που είναι πιό μακροχρόνιος από την ΚΜΕ το χρόνο. Για την παροχή ηλεκτρικού ρεύματος 1746-P1, η ΚΜΕ κρατά ψηλά το χρόνο είναι κα 20 για το πλήρες φορτίο και κα 3000 για κανένα φορτίο. Οι διαδικασίες θα επαναλάβουν μόλις πάρει η παροχή ηλεκτρικού ρεύματος την κανονική τάση εισαγωγής.

Το 1746-P1 είναι μια παροχή ηλεκτρικού ρεύματος SLC 500. Αυτό το προγραμματίσημο τμήμα λογικής (PLC) είναι μια απαραίτητη ενότητα για να ενεργοποιήσει ένα ράφι SLC 500. Προβλέπει backplane την εξουσία που χρησιμοποιείται από τις περισσότερες ενότητες που συνδέονται με τα πλαίσια για να ενεργοποιήσουν κάθε ηλεκτρικά στοιχεία κυκλώματος για να γίνει λειτουργική.

Αυτή η ενότητα παροχής ηλεκτρικού ρεύματος έχει μια απαίτηση τάσης γραμμών 85 - 132/170 - 265 VAC με μια συχνότητα 47-63 Hz. Εκτός από την παροχή backplane της παροχής ηλεκτρικού ρεύματος, αυτή η ενότητα είναι σε θέση στην τάση 18-30 VDC το ρεύμα 200 μΑ. Αυτή η παροχή ηλεκτρικού ρεύματος εγκαθιστά μια εσωτερική θρυαλλίδα που μπορεί να αντικατασταθεί με τον αριθμό μερών του 1746-F1. Έχει επίσης μια χρήστης-παρεχόμενη overcurrent προστασία εκτίμησε 15 αμπέρ.

Μέσω των παροχών ηλεκτρικού ρεύματος, οι ελεγκτές SLC 500 είναι σε θέση ακόμα κι αν οι πτώσεις παροχής ηλεκτρικού ρεύματος εισαγωγής κάτω από το λειτουργούν επίπεδο τάσης. Αυτό το χαρακτηριστικό γνώρισμα είναι γνωστό δεδομένου ότι η ΚΜΕ κρατά ψηλά το χρόνο. Το πρόγραμμα και τα I/O στοιχεία είναι συνεχής ανίχνευση για μια περιορισμένη περίοδο. Εάν η επιστροφή ισχύος στο κανονικό επίπεδο τάσης, ο επεξεργαστής μπορεί να συνεχίσει να λειτουργεί κανονικά. Για 1746-P1, ο χρόνος λαβής ΚΜΕ είναι κα 20 στο πλήρες φορτίο και κα 3000 σε κανένα φορτίο.

Αυτή η παροχή ηλεκτρικού ρεύματος εγκαθίσταται leftmost ενός πλαισίου SLC 500. Είτε ο κεντρικός αγωγός, η επέκταση είτε το μακρινό I/O ράφι, η θέση εγκαταστάσεων είναι ίδιοι. Μόνο μια (1) παροχή ηλεκτρικού ρεύματος απαιτείται ανά πλαίσια.
