Περιγραφή προϊόντων

Το IC697CHS783 είναι ένα μπροστινό/ένα οπίσθιο τμήμα τοποθετεί το ράφι ολοκληρωτών VME 17 αυλακώσεις που σχεδιάζονται με από τη Γερμανία Fanuc. Αυτό το ράφι IC697CHS783 για IC697 PLCs σχεδιάζεται για να λειτουργήσει με τις 3$ες ενότητες κομμάτων VME και τις I/O διαμορφώσεις (εξαιρέσει των εφαρμογών πλεονασμού). Backplane 17 αυλακώσεων εξασφαλίζει εύκολη ολοκλήρωση ενότητας VME.

Τα πρόσθετα χαρακτηριστικά γνωρίσματα του IC697CHS783 περιλαμβάνουν το βαθύ οπίσθιο ράφι 10 ίντσας τοποθετούν και πρότυπα το μπροστινό ράφι που 19 ίντσας τοποθετεί. Και οι δύο συνδέουν AC/DC και οι παροχές ΣΥΝΕΧΟΎΣ IC697 ηλεκτρικού ρεύματος είναι αποδεκτές. Ο χρήστης μπορεί επίσης να επιλέξει μια εξωτερική παροχή ηλεκτρικού ρεύματος εντούτοις, μια ενότητα προσαρμοστών απαιτείται σε αυτήν την περίπτωση. Επίσης περιλαμβάνεται η παροχή για τη λειτουργία δύο ραφιών βασισμένη στην ενιαία παροχή ηλεκτρικού ρεύματος καθώς επίσης και για τις υψηλής τάσης διαμορφώσεις. Μια προαιρετική εξάρτηση μπορεί να διαταχτεί για την προσθήκη backplane J2 ή για την παραγωγή των συνδέσεων καλωδίων κορδελλών. Υπάρχει επίσης μια προαιρετική συνέλευση ανεμιστήρων διαθέσιμη για τις υψηλής ισχύος ενότητες.

Κάθε διαμόρφωση ραφιών θα πάρει μια παροχή ηλεκτρικού ρεύματος στην ενότητα στην αριστερή θέση εντούτοις, η ικανότητα παροχής ηλεκτρικού ρεύματος είναι ένας παράγοντας που μπορεί να περιορίσει την ποσότητα ενότητας σε ένα ράφι. Μέχρι τρεις ενότητες VME μπορούν να χρησιμοποιηθούν σε ένα ράφι με τις ενότητες IC697. Η μεταβλητότητα των ραφιών επιτρέπει και τις δύο 3$ες ενότητες κομμάτων μέσω της χρήσης των αλτών backplane για να διαμορφώσει τις αυλακώσεις.

Η ολοκλήρωση των 3$ων ενοτήτων κομμάτων εμφανίζεται με την κίνηση των αλτών. Κατά τοποθετώντας το ράφι IC697CHS783, ο χρήστης πρέπει τα ικανοποιητικά περιθώρια για τη ροή αέρος, η οποία επιτρέπει στην ενότητα για να δροσίσει κατάλληλα. Τότε είναι που μια συνέλευση ανεμιστήρων ραφιών είναι χρήσιμη. Οι τοποθετώντας απαιτήσεις για το μέτωπο ή/και το οπίσθιο τμήμα καθορίζονται από το ράφι που διατάζεται. Να τοποθετήσουν οι φλάντζες συμπεριλαμβάνονται ήδη στις δευτερεύουσες επιτροπές του ραφιού. Είναι σημαντικό να αναφερθεί ότι το καλώδιο επέκτασης δύναμης πρέπει να συνδεθεί προτού να εφαρμοστεί η δύναμη. Το καλώδιο επέκτασης δεν πρέπει να συνδεθεί ενώ το σύστημα λειτουργεί.

Περίπου IC697CHS783

Το ράφι IC697CHS783 είναι ένα ράφι ολοκληρωτών της Γερμανίας Fanuc VME. Το ράφι μπορεί εύκολα να υποστηρίξει τις ενότητες τρίτων VME που απαιτούν 0,8 ίντσες του διαστήματος εγκαταστάσεων. Το ράφι μπορεί να πάρει ένα μέγιστο 5 βολτ της δύναμης. Το μέγιστο ρεύμα που οι χρήστες μπορούν να παρέχουν στο ράφι είναι 3,3 αμπέρ. Το ράφι μπορεί να προσαρμόσει όλες τις ενότητες PLC ολοκληρωμένου κυκλώματος 697 της Γερμανίας. Στην μπροστινή πλευρά, μπορεί εύκολα να συνδέσει με ένα ράφι 19 ίντσας, και στο οπίσθιο τμήμα, μπορεί να εγκατασταθεί σε μια ίντσα-βαθιά περίφραξη 10. Το ράφι ολοκληρωτών μπορεί να προσαρμόσει μια παροχή ηλεκτρικού ρεύματος από μια ενιαία μονάδα ισχύος.

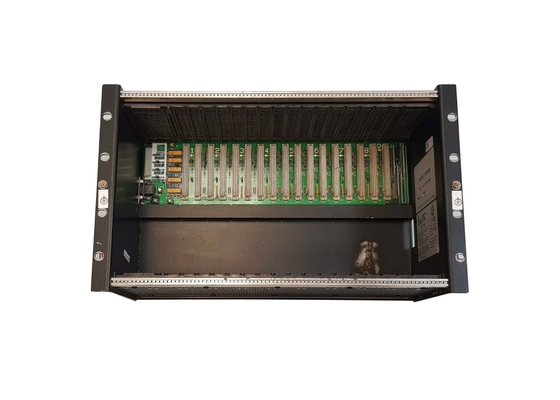

Το ράφι IC697CHS783 είναι εξοπλισμένο με backplane 17 αυλακώσεων που μπορεί να παρέχει στην εύκολη ολοκλήρωση άλλες ενότητες VME. Κατά τη διάρκεια του μονταρίσματος του ραφιού, αρκετή εκκαθάριση πρέπει να αφεθεί γύρω από το για τη ροή αέρος. Το ράφι έχει τις διαστάσεις 11,15 ιντσών στο ύψος, 19 ιντσών στο πλάτος, και 7,5 ιντσών σε βάθος.

Το ράφι IC697CHS783 μπορεί να διαμορφωθεί με τη χρησιμοποίηση μιας σειράς αλτών που βρίσκονται backplane κοντά σε κάθε αυλάκωση. Αυτό βοηθά στην ευελιξία κατά τη διάρκεια της εγκατάστασης. Το σύστημα IC697 επιτρέπει τη διαμόρφωση χρηστών των I/O αναφορών σημείου για τις ενότητες. Το ράφι προσφέρει τη διατήρηση ενότητας. Έρχεται με τους φορμαρισμένους σύρτες που σπάζουν απότομα επάνω στις ανώτερες και χαμηλότερες ράγες του ραφιού.

Το ράφι IC697CHS783 υποστηρίζει μια προαιρετική συνέλευση ανεμιστήρων ραφιών. Οι ανεμιστήρες στο ράφι ολοκληρωτών παράγουν χαμηλού θορύβου και αυτοί συγκεντρώνονται με τη χρησιμοποίηση των ρουλεμάν για την εκτεταμένη λειτουργούσα ζωή. Κάθε διαμόρφωση ραφιών προσαρμόζει μια ενιαία μονάδα παροχής ηλεκτρικού ρεύματος στη leftmost θέση. Το ράφι μπορεί να τοποθετηθεί και κάθετα και οριζόντια, ανάλογα με τις ανάγκες εφαρμογής.

Τεχνικές προδιαγραφές

Τεχνικές προδιαγραφές για IC697CHS783
