Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693PWR331 |
|---|---|---|---|
| ΣΕΙΡΑ: | Σειρά 90-30 | Τύπος προϊόντων: | Ενότητα παροχής ηλεκτρικού ρεύματος |
| Τύπος τάσης: | Συνεχές ρεύμα | Ονομαστική τάση: | 24 βολτ ΣΥΝΕΧΗ |
| Λειτουργούσα τάση: | 38 έως 56 βολτ ΣΥΝΕΧΗ | Τμηματικός λιμένας: | ΘΥΡΑ RS485 |
| Πρότυπα: | CE και UL | Εξουσιοδότηση: | 1 έτος |
| Υψηλό φως: | 28.8 VDC παροχή ηλεκτρικού ρεύματος υψηλής ικανότητας,Παροχή ηλεκτρικού ρεύματος υψηλής ικανότητας RS485,ΓΕΡΜΑΝΊΑ FANUC IC693PWR331 |
||

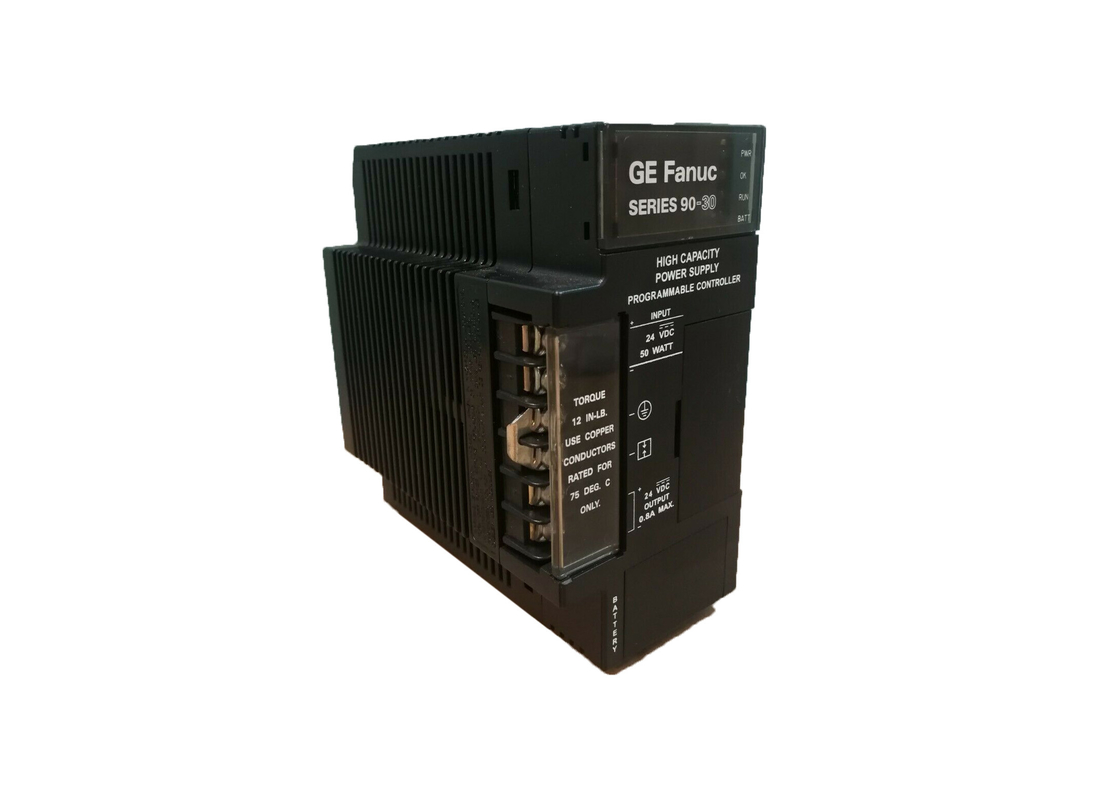

Η Γερμανία Fanuc IC693PWR331 είναι μια παροχή ηλεκτρικού ρεύματος υψηλής ικανότητας. Αυτή η μονάδα σειράς 90-30 τρέχει ΣΥΝΕΧΗΣ εισαγωγή. Έχει ένα ευρύ φάσμα 30 Watt και σχεδιάζεται για 24 VDC ονομαστικές εισαγωγές. Εάν χρησιμοποιείται στις εφαρμογές που απαιτούν περισσότερο από την τρέχουσα ικανότητα +5V από παρεχόμενη από τον τυποποιημένο ανεφοδιασμό, η παροχή ηλεκτρικού ρεύματος IC693PWR331 θα επιτρέψει σε και τα 30 Watt για να καταναλωθεί από την παραγωγή +5 Β της.
Η μονάδα δέχεται μια σειρά τάσης εισαγωγής από 2 VDC σε 30 VDC και είναι σε θέση όλα τα αποτελέσματα μέσα στις προδιαγραφές με τις τάσεις εισαγωγής τόσο χαμηλές όπως 2 VDC. Κατόπιν αυτού, η παροχή ηλεκτρικού ρεύματος δεν θα αρχίσει με τις αρχικές τάσεις εισαγωγής λιγότερο από 8 VDC. Τρία διαφορετικά αποτελέσματα είναι διαθέσιμα από αυτόν τον ανεφοδιασμό. Ο μικρότερος είναι +5 VDC παραγωγή. Άλλα τα δύο είναι +24 VDC. Ένας από αυτούς είναι αποτελέσματα δύναμης ηλεκτρονόμων +24VDC, το οποίο παρέχει τη σειρά δύναμης 90-30 κυκλώματα ενότητας ηλεκτρονόμων παραγωγής. Ο τελευταίος είναι απομονωμένος +24 VDC. Χαρακτηριστικά, αυτή η δύναμη χρησιμοποιείται εσωτερικά από μερικές ενότητες εντούτοις, μπορεί επίσης να παρέχει την εξωτερική δύναμη σε 24 VDC ενότητες εισαγωγής.
Οι χρήστες μπορούν να υπολογίσουν τη δύναμη που απαιτείται για τις αιτήσεις τους όποτε χρησιμοποιώντας αυτήν την μονάδα. Για να αρχίσετε, πρέπει να αποφασίσετε το συνολικό φορτίο δύναμης παραγωγής για κάθε μεμονωμένη ενότητα στο σύστημα. Αυτές οι προδιαγραφές είναι διαθέσιμες στο εγχειρίδιο εγκατάστασης για τη σειρά PLC IC693. Έπειτα, πολλαπλασιάστε τη δύναμη παραγωγής με 1,5. Αυτό θα σας δώσει την αξία δύναμης εισαγωγής.
Κατόπιν, διαιρέστε την ισχύ εισαγωγής με τη λειτουργούσα τάση πηγής να υπολογιστεί η τρέχουσα απαίτηση εισαγωγής. Όταν θέλετε να ξέρετε το μέγιστο ρεύμα εισαγωγής, είναι καλύτερο να χρησιμοποιηθεί η χαμηλότερη μετρημένη τάση εισαγωγής (ειδάλλως μια καλή εκτίμηση!). Κατά την παραγωγή αυτού του υπολογισμού, λάβετε υπόψη τις απαιτήσεις ρευμάτων κύματος ξεκινήματος. Ενθαρρύνεται επίσης για να επιτρέψει σε ένα περιθώριο 10-20% για να επιτρέψει τις παραλλαγές.
| Ονομαστική εκτιμημένη τάση | 48 βολτ ΣΥΝΕΧΗ |
| Σειρά τάσης εισαγωγής: | 38 έως 56 βολτ ΣΥΝΕΧΗ |
| Δύναμη εισαγωγής: | 50 W σε πλήρη ισχύ |
| Χωρητικότητα φορτίων: | 30 Watt |
| Θέση Baseplates: | Leftmost αυλάκωση |
| Επικοινωνία: | RS 485 τμηματικός λιμένας |
|
Ονομαστική εκτιμημένη σειρά τάσης εισαγωγής τάσης Τρέξιμο έναρξης |
24 VDC
18 έως 30 VDC 12 έως 30 VDC |
|
Δύναμη εισαγωγής Ρεύμα εισροής |
μέγιστο 50 Watt στο πλήρες φορτίο * |
| Δύναμη παραγωγής |
5 VDC: 30 Watt μέγιστο ** 24 VDC ηλεκτρονόμος: μέγιστο 15 Watt VDC που απομονώνεται: μέγιστο 20 Watt ΣΗΜΕΙΩΣΗ: μέγιστο σύνολο 30 Watt (και τα τρία αποτελέσματα) |
| Τάση παραγωγής |
5 VDC: 5.0 VDC σε 5,2 VDC (5,1 VDC ονομαστικά) 24 VDC ηλεκτρονόμος: 19,2 έως 28,8 VDC VDC που απομονώνεται: 19.2 VDC σε 28,8 VDC |
| Προστατευτικό Overvoltage ορίων: Overcurrent |
5 VDC παραγωγή: 6,4 έως 7 Β 5 VDC παραγωγή: 7 ένα μέγιστο |
| Χρόνος παύσης: | 10 ελάχιστο κας |
| Πρότυπα | Αναφερθείτε στο φύλλο στοιχείων, gfk-0867B, ή την πιό πρόσφατη έκδοση για τα πρότυπα προϊόντων, και τις γενικές προδιαγραφές. |
