| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693CPU341 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντων: | Ενότητα ΚΜΕ |
| Ταχύτητα ρολογιών: | 20 Megahertz | Μνήμη χρηστών: | 80 kilobyte |
| Μικροεπεξεργαστής: | 90C188XL | Εισαγωγή τάσης: | 5 βολτ ΣΥΝΕΧΗ |
| Το ρεύμα σύρει: | 490 milliamps | Τμηματικός λιμένας: | 1 |
| Υψηλό φως: | 24VDC αρνητική ενότητα εισαγωγής λογικής,24VDC θετική ενότητα εισαγωγής λογικής,2A αρνητική ενότητα παραγωγής λογικής |
||

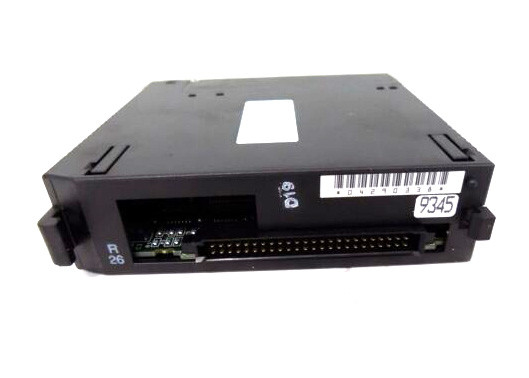

Γενικά:Η μονάδα IC693CPU341, μέλος της σειράς GE Fanuc 90-30, είναι μια μονάδα CPU με μία θέση που είναι εξοπλισμένη με 5 πλακέτες βάσης.Περιέχει 4 απομακρυσμένες και/ή επεκτατικές πλάκες βάσης εκτός από την 1 βάση CPUΕίναι εξοπλισμένο με επεξεργαστή 80C188XL.
Δύναμη:Λειτουργεί στα 20 MHz και απαιτεί φορτίο 490 milliamps από την παροχή ισχύος +5 VDC.Η μονάδα λειτουργεί σε θερμοκρασία περιβάλλοντος από 0 έως 60 βαθμούς Κελσίου (ή 32 έως 140 βαθμούς Φαρενάιτ).
Μνήμη:Η μέγιστη μνήμη προγράμματος χρήστη είναι 80K bytes.το IC693CPU341 έχει μνήμη μητρώου (%R) 9999 λέξεων; διακριτή παγκόσμια μνήμη (% G) 1280 bit, εσωτερικές περιστροφές (% M) 1024 bit, εξόδου (προσωρινές) περιστροφές (% T) 256 bit, και αναφορές κατάστασης συστήματος (% S) 128 bit (με % S, % SA, % SB,%SC που έχει 32 bits το καθένα).
Εισαγωγή/Εξόδου:Οι αναλογικές εισροές (% AI) και οι εξόδοι (% AQ) είναι 1024 και 256 λέξεις αντίστοιχα.Διαθέτει 16 λέξεις (% SR) που χρησιμοποιούνται μόνο για την προβολή πίνακα αναφοράς και δεν μπορούν να αναφερθούν στο λογικό πρόγραμμα χρήστη.
Συγκεκριμένα:Η CPU αυτή έχει ενσωματωμένη μια ενιαία σειριακή θύρα, η οποία απαιτεί μια σύνδεση με την πηγή ρεύματος PLC που χρησιμοποιείται στο σύστημα.Το IC693CPU341 έχει συμβατότητα PCM/CCM, αν και απαιτεί μια ενότητα CMM για να υποστηρίξει το SNP/SNP-x master, CCM ή υποστήριξη σκλάβου RTU.
Δικτυακό δίκτυο:Το IC693CPU341 έχει εγκατεστημένο ένα τοπικό δίκτυο (LAN). Αυτή η δυνατότητα επιτρέπει στο CUP να υποστηρίζει μια ποικιλία από ενότητες επιλογής, όπως FIP, Profibut, multidrop, Ethernet, GBC, GMC και ενότητες επιλογής GCM +.Οι πρώτες εκδόσεις του έχουν RAM και προαιρετική EPROM ή EEPROM για αποθήκευση μνήμης. Νέες εκδόσεις, ξεκινώντας με την έκδοση υλικού IC693CPU341-J και την έκδοση firmware 4.61, υποστηρίζει μόνο RAM και προαιρετικό Flash για πρόσθετες ανάγκες μνήμης.
| Ταχύτητα επεξεργαστή | 20 MHz |
| Σημεία εισόδου/εξόδου | 512 |
| Μνήμη μητρώου | 19.9 KBytes |
| Μαθηματικά πλανητικής μονάδας | - Όχι, όχι. |
| 16 Σύστημα BIT | - Ναι, ναι. |
| Επεξεργαστής |
80C188XL |
CPU341 Αριθμός καταλόγου IC693CPU341
| Τύπος CPU | Μοναδική μονάδα επεξεργασίας CPU |
| Συνολικός αριθμός πλακών βάσης ανά σύστημα | 5 (1 βάση CPU + 4 επέκταση και/ή τηλεχειριστήριο) |
| Απαιτούμενο φορτίο από την παροχή ενέργειας | 490 milliamps από τροφοδοσία +5 VDC |
| Ταχύτητα επεξεργαστή | 20 MegaHertz |
| Τύπος επεξεργαστή | 80C188XL |
| Θερμοκρασία λειτουργίας | 0 έως 60 °C (32 έως 140 °F) περιβάλλοντος |
| Τυπικός ρυθμός σάρωσης | 00,3 χιλιοστά δευτερόλεπτα ανά 1K λογικής (μπουλιανές επαφές) |
| Μνήμη προγράμματος χρήστη (μέγιστο) | 80 χιλιάδες bytes |
|
Διακριτά σημεία εισόδου - %I Διακριτά σημεία εξόδου - %Q |
512 512 |
| Διακριτή Παγκόσμια Μνήμη - % G | 1280 bits |
| Εσωτερικές σπείρες - % M | 1024 bits |
| Εξαγωγικές (προσωρινές) περιστροφές - % T | 256 bits |
| Αναφορές κατάστασης συστήματος - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits το καθένα) |
| Μνήμη μητρώου - % R | 9999 λέξεις |
| Ανάλογες εισροές - % AI | 1024 λέξεις |
| Ανάλογες εξόδους - %AQ | 256 λέξεις |
| Μητρώα συστήματος (μόνο για προβολή πίνακα αναφοράς· δεν μπορεί να αναφερθεί σε λογικό πρόγραμμα χρήστη) | 16 λέξεις (% SR) |
| Χρονιστές/μετρητές | > 2000 |
| Μητρώα βάρδιων | - Ναι, ναι. |
| Ενσωματωμένοι λιμένες | 1 (χρησιμοποιεί σύνδεσμο στην παροχή ενέργειας PLC). Υποστηρίζει πρωτόκολλα SNP / SNP-X slave. Απαιτεί μονάδα CMM για υποστήριξη master SNP / SNP-X, CCM ή RTU slave; μονάδα PCM για υποστήριξη master RTU. |
| Επικοινωνίες | Δικτυακό δίκτυοΥποστηρίζει επίσης Ethernet, FIP, Profibus, GBC, GCM, GCM + ενότητες επιλογής. |
| Παράκαμψη | - Ναι, ναι. |
| Ρολόι με μπαταρία | - Ναι, ναι. |
| Διακοπές | - Ναι, ναι. |
| Τύπος αποθήκευσης μνήμης | RAM και προαιρετική EPROM ή EEPROM για τις πρώτες εκδόσεις.61, υποστηρίζονται μόνο η μνήμη RAM και το προαιρετικό Flash. |
| Συμβατότητα PCM/CCM | - Ναι, ναι. |
