Εμπορικό σήμα: | OMRON | Πρότυπο: | R88M-G05030T |
---|---|---|---|
Προέλευση: | Κίνα | Τάση: | 200V |
Δύναμη: | 50W | Συχνότητα: | 3000rpm |
Δύναμη εισαγωγής: | 100 VAC | ||
Υψηλό φως: | AC σερβομηχανισμό με κινητήρα,ηλεκτρική σερβο μηχανή |

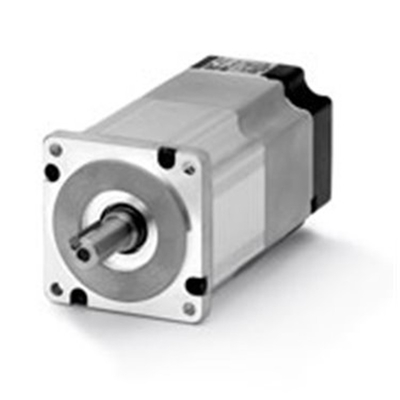

Σερβοκινητήρας εναλλασσόμενου ρεύματος OMRON με ABS INC τον κωδικοποιητή 50W 100 VAC R88M-G05030T χωρίς κλειδί χωρίς φρένο 3000rpm
Γρήγορες λεπτομέρειες:
Πρότυπο (R88M-) | G05030H | G10030H | G20030H | G40030H | G75030H | ||
---|---|---|---|---|---|---|---|
Στοιχείο | Μονάδα | G05030T | G10030T | G20030T | G40030T | G75030T | |
Εκτιμημένη παραγωγή τ * 1 | W | 50 | 100 | 200 | 400 | 750 | |
Εκτιμημένη ροπή * 1 | Ν·μ | 0,16 | 0,32 | 0,64 | 1.3 | 2.4 | |
Εκτιμημένη ταχύτητα περιστροφής | r/min | 3000 | |||||
Μέγιστη στιγμιαία ταχύτητα περιστροφής | r/min | 5000 | 4500 | ||||
Μέγιστη στιγμιαία ροπή * 1 | Ν·μ | 0,45 | 0,90 | 1.78 | 3.67 | 7.05 | |
Εκτιμημένο ρεύμα * 1 | Α (RMS) | 1.1 | 1.1 | 1.6 | 2.6 | 4 | |
Μέγιστο στιγμιαίο ρεύμα * 1 | Α (RMS) | 3.4 | 3.4 | 4.9 | 7.9 | 12.1 | |
Αδράνεια στροφέων | κλ·τετρ.μέτρο (GD2/4) |
2.5 × 10-6 | 5.1 × 10-6 | 1.4 × 10-5 | 2.6 × 10-5 | 8.7 × 10-5 | |
Εφαρμόσιμη αδράνεια φορτίων | - | 30 φορές η αδράνεια μέγιστο *2 στροφέων | 20 φορές αδράνεια στροφέων μέγιστο *2 |
||||
Σταθερά * 1 ροπής | Ν·m/A | 0,14 | 0,19 | 0,41 | 0,51 | 0,64 | |
Ποσοστό * 1 δύναμης | kW/s | 10.4 | 20.1 | 30.3 | 62.5 | 66 | |
Μηχανική χρονική σταθερά | κα | 1.56 | 1.1 | 0,71 | 0,52 | 0,45 | |
Ηλεκτρική χρονική σταθερά | κα | 0,7 | 0,79 | 2.6 | 3 | 4.6 | |
Επιτρεπόμενο ακτινωτό φορτίο *3 | Ν | 68 | 68 | 245 | 245 | 392 | |
Επιτρεπόμενο φορτίο *3 ώθησης | Ν | 58 | 58 | 98 | 98 | 147 | |
Βάρος | Χωρίς φρένο | κλ | Περ. 0,3 | Περ. 0,5 | Περ. 0,8 | Περ. 1,2 | Περ. 2,3 |
Με το φρένο | κλ | Περ. 0,5 | Περ. 0,7 | Περ. 1,3 | Περ. 1,7 | Περ. 3,1 | |
Διαστάσεις ασπίδων ακτινοβολίας (υλικό) | 100 × 80 × t10 (AI) | 130 × 120 × t12 (AI) | 170 × 160 × t12 (AI) |
||||
Εφαρμόσιμα σερβο Drive (R88D-) | GT01H | GT01H | GT02H | GT04H | GT08H | ||
Φρένο specifi- κατιόντα |
Αδράνεια φρένων | κλ·τετρ.μέτρο (GD2/4) |
2 × 10-7 | 2 × 10-7 | 1.8 × 10-6 | 1.8 × 10-6 | 7.5 × 10-6 |
Τάση *4 διέγερσης | Β | 24 VDC ± 5% | |||||
Κατανάλωση ισχύος (σε 20 °C) |
W | 7 | 7 | 9 | 9 | 10 | |
Τρέχουσα κατανάλωση (σε 20 °C) |
Α | 0,3 | 0,3 | 0,36 | 0,36 | 0,42 | |
Στατική ροπή τριβής | Ν·μ | 0,29 λεπτά. | 0,29 λεπτά. | 1.27 ελάχιστος. | 1.27 ελάχιστος. | 2.45 ελάχιστος. | |
Χρόνος *5 έλξης | κα | μέγιστο 35. | μέγιστο 35. | μέγιστο 50. | μέγιστο 50. | μέγιστο 70. | |
Χρόνος *5 απελευθέρωσης | κα | μέγιστο 20. | μέγιστο 20. | μέγιστο 15. | μέγιστο 15. | μέγιστο 20. | |
Σπασμωδική κίνηση | ± 1 ° | ||||||
Επιτρεπόμενη εργασία ανά φρενάρισμα |
J | 39.2 | 39.2 | 137 | 137 | 196 | |
Επιτρεπόμενη συνολική εργασία | J | 4.9 × 103 | 4.9 × 103 | 44.1 × 103 | 44.1 × 103 | 147 × 103 | |
Επιτρεπόμενος γωνιακός επιτάχυνση |
rad/s2 | μέγιστο 30.000. (Την ταχύτητα 2.800 r/min ή περισσότεροι δεν πρέπει να αλλάξουν στην κα λιγότερο από 10) |
|||||
Ζωή φρένων | - | 10.000.000 διαδικασίες λεπτό. | |||||
Εκτίμηση | - | Συνεχής | |||||
Βαθμός μόνωσης | - | Τύπος Φ |
Παρόμοιο πρότυπο:
Προδιαγραφές | Πρότυπο | |||
Ευθύς άξονας | Ευθύς άξονας με το κλειδί και τη βρύση | |||
Χωρίς φρένο | 100 Β | 50 W | R88M-G05030T | R88M-G05030T-S2 |
100 W | R88M-G10030S | R88M-G10030S-S2 | ||
200 W | R88M-G20030S | R88M-G20030S-S2 | ||
200 Β | 400 W | R88M-G40030S | R88M-G40030S-S2 | |
50 W | R88M-G05030T | R88M-G05030T-S2 | ||
100 W | R88M-G10030T | R88M-G10030T-S2 | ||
200 W | R88M-G20030T | R88M-G20030T-S2 | ||
400 W | R88M-G40030T | R88M-G40030T-S2 | ||
750 W | R88M-G75030T | R88M-G75030T-S2 | ||
1 KW | R88M-G1K030T | R88M-G1K030T-S2 | ||
1,5 KW | R88M-G1K530T | R88M-G1K530T-S2 | ||
2 KW | R88M-G2K030T | R88M-G2K030T-S2 | ||
3 KW | R88M-G3K030T | R88M-G3K030T-S2 | ||
4 KW | R88M-G4K030T | R88M-G4K030T-S2 | ||
5 KW | R88M-G5K030T | R88M-G5K030T-S2 | ||
Με το φρένο | 100 Β | 50 W | R88m-g05030t-β | R88M-G05030T-BS2 |
100 W | R88m-g10030s-β | R88M-G10030S-BS2 | ||
200 W | R88m-g20030s-β | R88M-G20030S-BS2 | ||
400 W | R88m-g40030s-β | R88M-G40030S-BS2 | ||
200 Β | 50 W | R88m-g05030t-β | R88M-G05030T-BS2 | |
100 W | R88m-g10030t-β | R88M-G10030T-BS2 | ||
200 W | R88m-g20030t-β | R88M-G20030T-BS2 | ||
400 W | R88m-g40030t-β | R88M-G40030T-BS2 | ||
750 W | R88m-g75030t-β | R88M-G75030T-BS2 | ||
1 KW | R88m-g1k030t-β | R88M-G1K030T-BS2 | ||
1,5 KW | R88m-g1k530t-β | R88M-G1K530T-BS2 | ||
2 KW | R88m-g2k030t-β | R88M-G2K030T-BS2 | ||
3 KW | R88m-g3k030t-β | R88M-G3K030T-BS2 | ||
4 KW | R88m-g4k030t-β | R88M-G4K030T-BS2 | ||
5 KW | R88m-g5k030t-β | R88M-G5K030T-BS2 |
