Κατηγορία: | Εισόδου-εξόδου ενότητα | Διατάξτε το αριθ.: | 3BSE028925R1 |
---|---|---|---|
Προδιαγραφή σημάτων: | Ε&ΤΑ 3 καλωδίων: Pt100, Cu10, NI100, Ni120 και ανθεκτικό ποτενσιόμετρο | Εκτιμημένη τάση μόνωσης: | 50V |
Διηλεκτρική τάση δοκιμής: | 500VAC | Τρέχουσα κατανάλωση +5 Β Modulebus: | 70mA |
Αριθμός Μοντέλου: | AI843 | Διασκεδασμός δύναμης: | 1.6W |
Υψηλό φως: | ενότητες PLC ι ο,ethernet ενότητα ι ο |

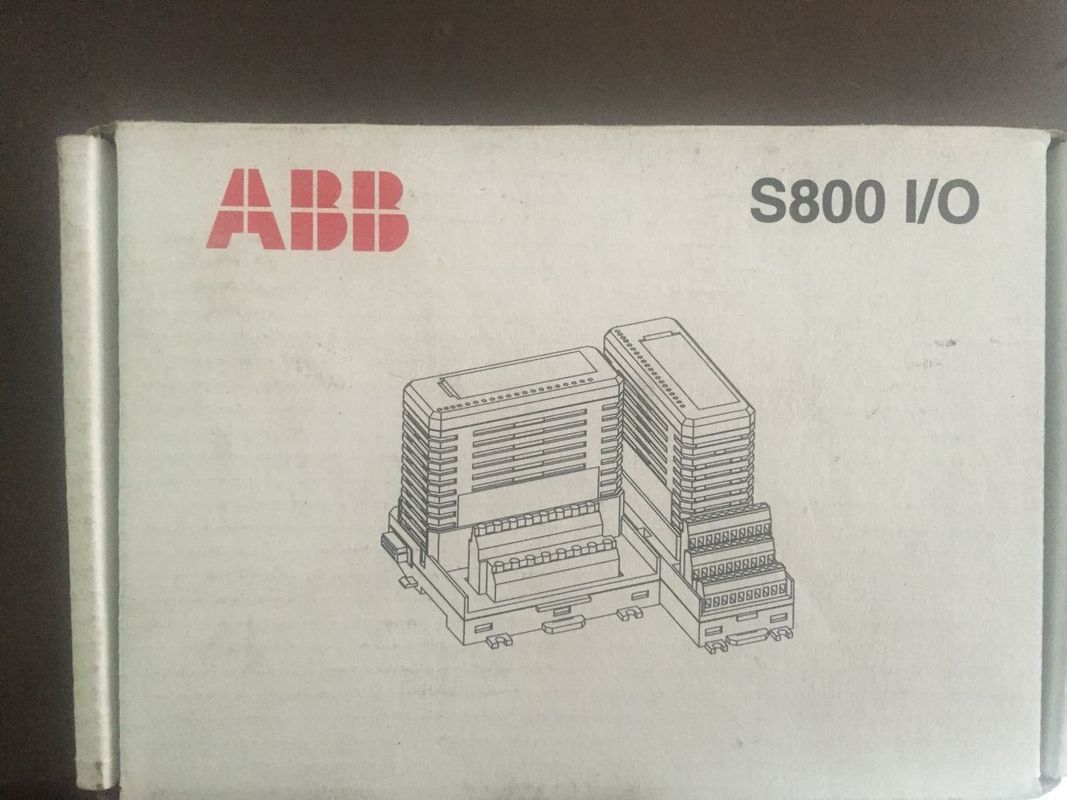

Αναλογική ενότητα εισαγωγής ABB AI843 TC/mV 3BSE028925R1 -30 MV σε +75 MV
Η ενότητα εισαγωγής AI843 Thermocouple/mV παρέχει 8 διαφορικά κανάλια εισαγωγής για τις μετρήσεις Thermocouple/mV. Οι σειρές μέτρησης διαμορφώσιμες ανά κανάλι είναι: -30 τύποι των MV σε +75 MV γραμμικά, ή TC Β, Γ, Ε, J, Κ, Λ, Ν, Ρ, S, Τ και U. Ένα χωριστό κανάλι Pt100 χρησιμοποιείται για μετρήσεις θερμοκρασίας «κρύων συνδέσεων» (τις περιβαλλοντικές), χρησιμεύοντας κατά συνέπεια ως το CJ-κανάλι για το CH. 1… 8.
Η θερμοκρασία συνδέσεων μπορεί να μετρηθεί τοπικά σχετικά με τα τερματικά βιδών MTUs, ή σχετικά με μια απόμακρη μορφή μονάδων σύνδεσης η συσκευή. Εναλλακτικά, μια θερμοκρασία συνδέσεων αποτυπώσεων για την ενότητα μπορεί να τεθεί από το χρήστη (ως παράμετρο) ή μια θερμοκρασία συνδέσεων που τίθεται από την εφαρμογή.
Τύπος | Αναλογική εισαγωγή |
Προδιαγραφή σημάτων | -30..75 MVLINEAR, ΤΎΠΟΙ TC Β, Γ, Ε, J, Κ, Λ, Ν, Ρ, S, Τ ΚΑΙ U |
Αριθμός άρθρου | 3BSE028925R1 |
Αριθμός καναλιών | 8 |
Τύπος σημάτων | Δείτε τον πίνακα |
ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
SOE | Αριθ. |
Πλεονασμός | Ναι |
Υψηλή ακεραιότητα | Αριθ. |
Εγγενής ασφάλεια | Αριθ. |
Μηχανικοί | S800 |
Ψήφισμα | 16 μπιτ |
Σύνθετη αντίσταση εισαγωγής | > 1 MΩ |
Απομόνωση | Groupwise που απομονώνεται από το έδαφος |
Λάθος | Μέγιστο 0,1% |
Κλίση θερμοκρασίας | Τύπος. 10 ppm/°C, μέγιστα 25 ppm/°C |
Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%) | 1.1 kHz |
Το κύκλος ζωών αναπροσαρμογών | * (αριθ. των ενεργών καναλιών) κα 320 + 80 σε 50 Hz 267 + 67 * (αριθ. των ενεργών καναλιών) σε 60 Hz |
Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) ή μέγιστο 500 Ω |
CMRR, 50Hz, 60Hz | 100 DB |
NMRR, 50Hz, 60Hz | > 40 DB |
Εκτιμημένη τάση μόνωσης | 50 Β |
Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
Διασκεδασμός δύναμης | 1.5 W |
Τρέχουσα κατανάλωση +5 Β Modulebus | 60 μΑ |
Τρέχουσα κατανάλωση +24 Β Modulebus | 50 μΑ |
Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W () |
Επίβλεψη | Λάθος ενότητας: η αναφορά διοχετεύει τα εξωτερικά όρια, παροχή ηλεκτρικού ρεύματος χαμηλή Λάθος καναλιών: ανοιχτός, CJ λάθος καναλιών (CH 8): από τη σειρά 100°C (212°F) Κανάλι συνδέσεων) Λάθος καναλιών γραμμικό: κανένας |
Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Σημάδι CE | Ναι |
Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
Επικίνδυνη θέση | C1 Div 2 cULus, ζώνη 2 C1 cULus, ζώνη 2 ATEX |
Θαλάσσια πιστοποίηση | - |
Εκτίμηση προστασίας | IP20 σύμφωνα με IEC60529 |
Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
EMC | Το EN 61000-6-4 και το EN 61000-6-2 |
Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
Ανώτατη περιβαλλοντική θερμοκρασία | 55 °C (131 °F), για το κάθετο μοντάρισμα σε συμπαγές MTU 40 °C (104 °F) |
Συμμόρφωση RoHS | Το EN 50581:2012 |
Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
