Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Κατηγορία: | Εισόδου-εξόδου ενότητα | Διατάξτε το αριθ.: | 3BSE036456R1 |
---|---|---|---|
Προδιαγραφή σημάτων: | -20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10V | Σύνθετη αντίσταση εισαγωγής: | 10 MΩ (τάση που εισάγεται) 50 Ω (τρέχουσα εισαγωγή) |
Κάτω από/πέρα από τη σειρά: | ± 15% | Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%): | κα 115 (τάση που εισάγεται), κα 130 (τρέχουσα εισαγωγή) |
Αριθμός Μοντέλου: | AI825 | Το κύκλος ζωών αναπροσαρμογών: | < 10ms=""> |
Υψηλό φως: | ενότητες PLC ι ο,ethernet ενότητα ι ο |

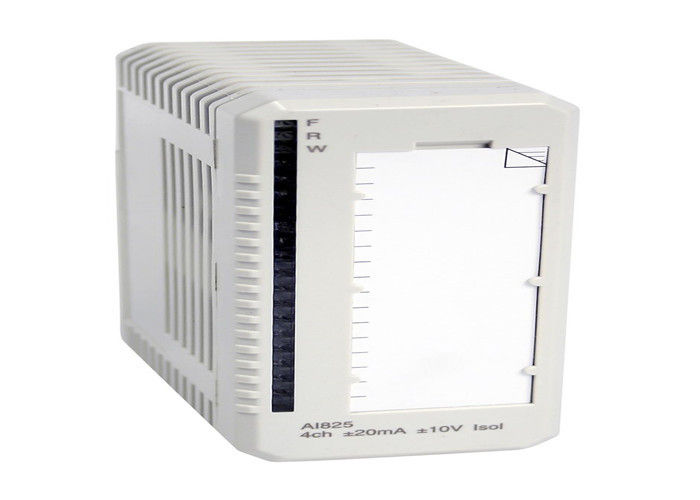

AI825 - I/O ενότητες AI825 3BSE036456R1 - επιλογέας ABB υλικού συστημάτων 800xA
Η αναλογική ενότητα εισαγωγής AI825 έχει 4 χωριστά γαλβανικές απομονωμένες, διπολικές ρεύμα/εισαγωγές τάσης. Κάθε κανάλι μπορεί να είναι είτε μια τάση είτε τρέχουσα εισαγωγή.
Η ενότητα έχει μια άμεση τρέχουσα εισαγωγή που αντιστέκεται μέχρι 6,3 Β και το α πέρα από προστατευμένη από την την τάση τρέχουσα εισαγωγή που αντιστέκονται μέχρι το συνεχές ρεύμα +30 Β. Το ρεύμα περιορίζεται από έναν PTC αντιστάτη.
Η δύναμη στα στάδια εισαγωγής μετατρέπεται από τα 24 Β στο ModuleBus.
Γενικές πληροφορίες
Τύπος |
Αναλογική εισαγωγή |
Προδιαγραφή σημάτων |
-20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10V |
Αριθμός άρθρου |
3BSE036456R1 |
Αριθμός καναλιών |
4 |
ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ |
Αριθ. |
SOE |
Αριθ. |
Πλεονασμός |
Αριθ. |
Υψηλή ακεραιότητα |
Αριθ. |
Εγγενής ασφάλεια |
Αριθ. |
Μηχανικοί |
S800 |
Λεπτομερή στοιχεία
Ψήφισμα |
σημείο συν 14 μπιτ |
Σύνθετη αντίσταση εισαγωγής |
10 MΩ (τάση που εισάγεται) |
Απομόνωση |
Χωριστά απομονωμένος, κανάλι--κανάλι και για να περιτρέξει κοινό |
Κάτω από/πέρα από τη σειρά |
± 15% |
Λάθος |
Μέγιστο 0,1% |
Κλίση θερμοκρασίας |
Μέγιστα 47 ppm/°C (0..10V), μέγιστα 34 ppm/°C (±10V), μέγιστα 78 ppm/°C (0..20mA), μέγιστα 57 ppm/°C (±20mA) |
Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%) |
κα 115 (τάση που εισάγεται), κα 130 (τρέχουσα εισαγωγή) |
Το κύκλος ζωών αναπροσαρμογών |
|
Μέγιστο μήκος καλωδίων τομέων |
600 μέτρα (656 ναυπηγεία) |
CMRR, 50Hz, 60Hz |
120 DB |
NMRR, 50Hz, 60Hz |
> 40 DB σε 50 Hz, >55 DB σε 60 Hz |
Εκτιμημένη τάση μόνωσης |
250 Β |
Διηλεκτρική τάση δοκιμής |
1900 συνεχές ρεύμα CH-CH, συνεχές ρεύμα 3250 Β που αλέθεται/σύστημα Β, |
Διασκεδασμός δύναμης |
Τύπος. 2.5 W, μέγιστο 3,2 W |
Τρέχουσα κατανάλωση +5 Β Modulebus |
Τύπος. 70 μΑ, μέγιστα 100 μΑ |
Τρέχουσα κατανάλωση +24 Β Modulebus |
Τύπος. 90 μΑ, μέγιστα 110 μΑ |
Τρέχουσα κατανάλωση +24 Β εξωτερικά |
0 |
Διαγνωστικά
Μπροστινές οδηγήσεις |
Φ (ault), Ρ (Η.Ε), W () |
Επίβλεψη |
Εσωτερική παροχή ηλεκτρικού ρεύματος |
Ένδειξη θέσης της επίβλεψης |
Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Περιβάλλον και πιστοποίηση
Σημάδι CE |
Ναι |
Ηλεκτρική ασφάλεια |
IEC 61131-2, UL 508 |
Επικίνδυνη θέση |
- |
Θαλάσσια πιστοποίηση |
- |
Εκτίμηση προστασίας |
IP20 σύμφωνα με το IEC 60529 |
Διαβρωτική ατμόσφαιρα isa-S71.04 |
G3 |
Κλιματολογικοί λειτουργούντες όροι |
0 έως +55 °C (αποθήκευση -25 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
Βαθμός ρύπανσης |
Βαθμός 2, IEC 60664-1 |
Μηχανικές λειτουργούσες καταστάσεις |
IEC/EN 61131-2 |
EMC |
ΤΟ EN 61000-6-4, ΤΟ EN 61000-6-2 |
Overvoltage κατηγορίες |
IEC/EN 60664-1, ΤΟ EN 50178 |
Κατηγορία εξοπλισμού |
Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
Ανώτατη περιβαλλοντική θερμοκρασία |
55 °C (131 °F), για το κάθετο μοντάρισμα σε συμπαγές MTU 40 °C (104 °F) |
Συμμόρφωση RoHS |
Το EN 50581:2012 |
Συμμόρφωση WEEE |
DIRECTIVE/2012/19/EU |
